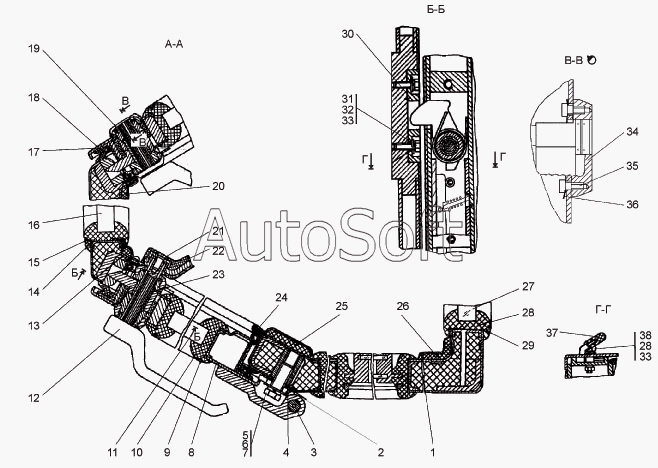

Каталог запасных частей к технике: Промтрактор Т-9.01Я (2007). Кабина
1
1
1
1
8
8
17
17
16
11
27
12
12
22
22
4
4
14
10
28
28
37
3
3
13
20
26
25
2
2
18
15
29
9
38
31
5
5
32
6
33
33
33
7
7
24
19
23
21
30
34
36
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Каркас | |
| 1 | 2***) | Каркас | |
| 1 | 2***) | Каркас | |
| 1 | 2***) | Каркас | |
| 2 | 4***2 | Планка | |
| 2 | 4***0 | Планка | |
| 3 | 2***5 | Стержень | |
| 3 | 2***0 | Стержень | |
| 4 | 4***) | Створка | |
| 4 | 4***) | Створка | |
| 5 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 6 | Ш***Т | Шайба 16 ОТ | |
| 7 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 8 | 2***) | Дверь | |
| 8 | 2***) | Дверь | |
| 9 | 4***6 | Кант №23 | |
| 10 | 2***1 | Окантовка | |
| 11 | 2***) | Стеклопакет СПКТ ТУ21-0287200-005-91 | |
| 12 | 2***) | Ручка | |
| 12 | 2***) | Ручка | |
| 13 | 2***5 | Панель | |
| 14 | 2***3 | Окантовка | |
| 15 | 4***9 | Кант №23 | |
| 16 | 2***) | Стеклопакет СПКТ ТУ21-0287200-005-91 | |
| 17 | 2***) | Дверь | |
| 17 | 2***) | Дверь | |
| 18 | 4***0 | Уплотнитель двери | |
| 19 | З***5 | Замок правый А1.2501-59-25 | |
| 20 | 2***1 | Панель | |
| 21 | В***2 | Винт А1.2501-59-102 | |
| 22 | 2***) | Ручка | |
| 22 | 2***) | Ручка | |
| 23 | З***6 | Замок левый А1.2501-59-26 | |
| 24 | У***8 | Уплотнитель 2107-6107018 | |
| 25 | 2***1 | Панель | |
| 26 | 2***1 | Панель | |
| 27 | 2***) | Стеклопакет СПКТ ТУ21-0287200-005-91 | |
| 28 | 2***3 | Окантовка | |
| 29 | 4***3 | Кант №23 | |
| 30 | П***3 | Планка А1.2501-59-103 | |
| 31 | Б***0 | Болт М8-6gх30 | |
| 32 | Ш***Т | Шайба 8Т | |
| 33 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 34 | Н***2 | Накладка МЦ8-9.00.02 | |
| 35 | В***4 | Винт МЦ8-9.00.04 | |
| 36 | П***3 | Пластина пружинная МЦ8-9.00.03 | |
| 37 | 2***1 | Ручка | |
| 38 | Б***0 | Болт М8-6gх20 |
