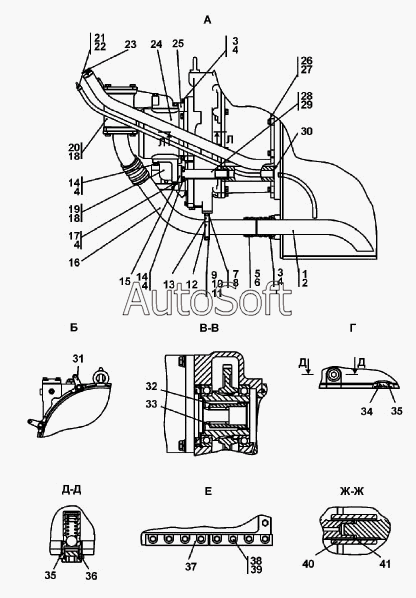

Каталог запасных частей к технике: Промтрактор Т-9.01Я (2007). Установка трансмиссии
21
1
1
13
13
20
20
28
28
36
36
25
25
23
23
19
19
12
12
16
16
40
37
37
32
15
15
31
31
5
34
34
22
9
9
17
17
7
3
3
14
14
26
26
38
38
10
8
4
4
4
4
4
27
39
11
11
29
30
18
18
2
36
33
41
24
24
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***) | Трубопровод | |
| 1 | 1***) | Трубопровод | |
| 2 | К***1 | Кольцо 075-081-36-2-ИРП1314-1 | |
| 3 | Б***5 | Болт M12-6gx25 | |
| 4 | Ш***Т | Шайба 12 ОТ | |
| 5 | 4***2 | Рукав | |
| 6 | Х***й | Хомут стяжной червячный | |
| 7 | Б***0 | Болт M10-6gx20 | |
| 8 | Ш***Т | Шайба 10 ОТ | |
| 9 | 2***0 | Болт М8-6gх55 | |
| 9 | 2***0 | Болт М8-6gх55 | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | 1***3 | Бугель | |
| 12 | 1***0 | Бугель | |
| 13 | 1***) | Опора | |
| 13 | 1***) | Опора | |
| 14 | Б***0 | Болт M12-6gx30 | |
| 15 | 2***3 | Фланец | |
| 15 | 2***0 | Фланец | |
| 16 | 1***5 | Труба | |
| 16 | 1***0 | Труба | |
| 17 | 2***1 | Болт 3М 12-6х110 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт M12-6gx110 | |
| 18 | К***8 | Кольцо 060-070-58-2-51-1668 | |
| 19 | 1***2 | Фланец | |
| 19 | 1***0 | Фланец | |
| 20 | 1***) | Заборник | |
| 20 | 1***) | Заборник | |
| 21 | 3***) | Линейка | |
| 22 | 7***5 | Прокладка | |
| 23 | 2***) | Пробка | |
| 23 | 2***) | Пробка | |
| 24 | Н***3 | Насос НШ 100А-3 | |
| 24 | Н***Т | Насос НШ 100А-3Т | |
| 25 | 1***) | Кожух | |
| 25 | 1***) | Кожух | |
| 26 | 2***0 | Болт 3М14х1,5-6gx35 | |
| 26 | 2***0 | Болт 3М14х1,5-6gх35 | |
| 27 | Ш***Т | Шайба 14 ОТ | |
| 28 | 1***) | Труба | |
| 28 | 1***) | Труба | |
| 29 | К***8 | Кольцо 032-038-36-2-51-1668 | |
| 30 | К***8 | Кольцо 039-045-36-2-51-1668 | |
| 31 | 4***8 | Планка | |
| 31 | 4***0 | Планка | |
| 32 | 2***3 | Муфта | |
| 33 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 34 | 3***9 | Пробка | |
| 34 | 3***0 | Пробка | |
| 36 | 1***) | Клапан | |
| 36 | 1***) | Клапан | |
| 36 | К***3 | Кольцо 040-045-30-2-3 | |
| 37 | 1***2 | Планка | |
| 37 | 1***0 | Планка | |
| 38 | 2***2 | Болт M16-6gx75 | |
| 38 | 2***0 | Болт M16-6gx75 | |
| 39 | Ш***Т | Шайба 16 ОТ | |
| 40 | 1***1 | Муфта | |
| 41 | 5***5 | Кольцо С40 |
