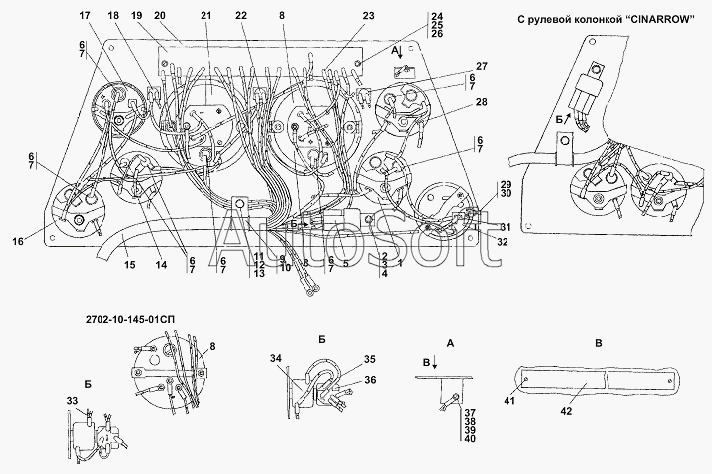

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2702-10-145-03СП Щиток приборов
32
21
22
23
23
24
25
26
26
27
28
28
28
29
30
31
21
33
33
34
35
35
36
37
38
39
40
40
41
42
42
2702-10-145-01СП
12
2702-10-145-03-20СП -20SP
1
1
1
2
3
4
4
5
6
6
6
6
6
6
6
7
7
7
7
7
7
7
8
8
9
10
11
2702-10-145-03СП(SP)
13
13
14
14
14
15
15
16
17
17
17
18
19
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2702-10-145-01СП | 2***П | Щиток приборов | |
| 2702-10-145-03-20СП -20SP | 2***P | Щиток приборов | |
| 2702-10-145-03СП(SP) | 2***) | Щиток приборов | |
| 1 | 4***2 | Приемник указателя температуры 36.3807010 | |
| 1 | 4***3 | Приемник указателя температуры 3606.3807010 | |
| 1 | 4***4 | Приемник указателя температуры 36.3807010 | |
| 2 | В***2 | Винт В.М6-6gx12 | |
| 3 | Ш***Т | Шайба 6Т | |
| 4 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 4***6 | Колодка гнездовая 607605 | |
| 6 | 3***1 | Лампа А24-2 | |
| 7 | 4***9 | Патрон со штекером ЛВ211-3714329 | |
| 8 | 3***5 | Тахометр 3019 795 | |
| 9 | 7***4 | Прокладка | |
| 10 | 7***9 | Хомутик | |
| 11 | Б***6 | Болт М8-6gx16 | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 13 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 14 | 4***6 | Приемник указателя уровня топлива 34.3806010 | |
| 14 | 4***7 | Приемник указателя уровня топлива 34.3806010 | |
| 14 | 4***8 | Приемник указателя уровня топлива 34.3806010 | |
| 15 | 2***P | Жгут | |
| 15 | 2***) | Жгут | |
| 16 | 1***0 | Приемник указателя давления 16.3810 | |
| 17 | 1***2 | Указатель напряжения | |
| 17 | 1***Т | Указатель напряжения | |
| 17 | 1***Э | Указатель напряжения | |
| 18 | 4***9 | Контрольная лампа 2212.3803-28 | |
| 19 | 3***) | Плата | |
| 20 | 2***P | Щиток | |
| 20 | 2***) | Щиток | |
| 21 | 4***1 | Показывающий прибор 3101.3802 | |
| 21 | 4***2 | Показывающий прибор 3107.3802 | |
| 22 | 4***3 | Контрольная лампа 2212.3803-07 | |
| 23 | 2***P | Провод | |
| 23 | 2***) | Провод | |
| 24 | В***0 | Винт В.М4-6gx10 | |
| 25 | Ш***4 | Шайба 4 | |
| 26 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 27 | 4***8 | Контрольная лампа 2212.3803-23 | |
| 28 | 4***2 | Приемник указателя давления 33 | |
| 28 | 4***3 | Приемник указателя давления 3306 | |
| 28 | 4***4 | Приемник указателя давления 3307 | |
| 29 | 2***4 | Пломба свинцовая | |
| 30 | П***С | Проволока 0,6-О-С | |
| 31 | К***а | Колодка | |
| 32 | Ч***5 | Счётчик времени ЧИ 0005 | |
| 33 | 2***) | Провод | |
| 33 | 2***) | Провод | |
| 34 | 7***0 | Реле-сигнализатор | |
| 35 | 3***) | Провод | |
| 35 | 3***) | Провод | |
| 36 | Р***7 | Реле 901.3747 | |
| 37 | В***6 | Винт В.М3-6gx16 | |
| 38 | Г***3 | Гайка М3 | |
| 39 | Ш***3 | Шайба 3 | |
| 40 | 3***0 | Шайба 3.01.08кп.019 ГОСТ 11 371-78 | |
| 40 | 3***0 | Шайба 3.01.08кп.0221 ГОСТ 11371-78 | |
| 41 | Б***3 | Винт БКЖИ 758161.251-03 | |
| 42 | 4***4 | Табличка | |
| 42 | 4***0 | Табличка |
