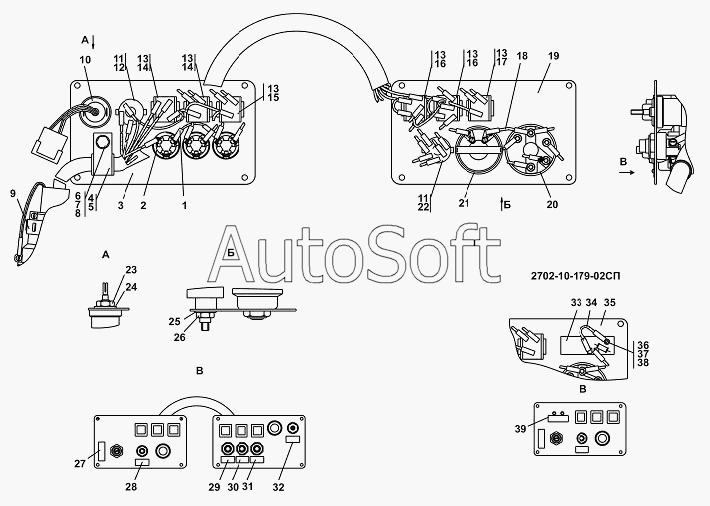

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2702-10-179-02СП Щиток выключателей
30
23
23
24
24
25
25
26
26
27
27
28
28
29
29
30
22
31
31
32
32
33
34
34
35
35
36
37
38
38
39
11
11
2702-10-179-02-20СП -20SP
1
1
2
3
3
4
5
6
7
8
8
9
9
10
2702-10-179-02СП(SP)
12
13
13
13
13
13
13
14
14
15
16
16
17
18
18
19
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2702-10-179-02-20СП -20SP | 2***P | Щиток выключателей | |
| 2702-10-179-02СП(SP) | 2***) | Щиток выключателей | |
| 1 | 2***P | Провод | |
| 1 | 2***) | Провод | |
| 2 | 4***5 | Выключатель кнопочный 11.3704.000-01 | |
| 3 | 2***P | Щиток | |
| 3 | 2***) | Щиток | |
| 4 | 7***4 | Прокладка | |
| 5 | 7***7 | Хомутик | |
| 6 | Б***6 | Болт М8-6gx16 | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | 2***P | Жгут | |
| 9 | 2***) | Жгут | |
| 10 | 6***9 | Переключатель стеклоочистителя и стеклоомывателя 671.3709 | |
| 11 | 4***8 | Колодка гнездовая 610-608 | |
| 12 | 4***7 | Выключатель аварийной сигнализации 245.3710-01 | |
| 13 | 4***9 | Колодка гнездовая 608608 | |
| 14 | 4***8 | Выключатель 3842.3710-02.05 | |
| 15 | 4***9 | Выключатель 3842.3710-02.06 | |
| 16 | 4***1 | Выключатель 3842.3710-10.03 | |
| 17 | 4***7 | Выключатель 3842.3710-02.00 | |
| 18 | 2***P | Провод | |
| 18 | 2***) | Провод | |
| 19 | 2***1 | Щиток | |
| 19 | 2***0 | Щиток | |
| 20 | В***6 | Замок-выключатель | |
| 20 | В***Т | Замок включатель | |
| 20 | В***Э | Замок-выключатель | |
| 21 | 4***0 | Выключатель света щитка приборов с реостатом ВК416-01 | |
| 22 | 4***5 | Выключатель аварийной сигнализации 245.3710-03 | |
| 23 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 23 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 24 | 3***0 | Шайба 12х0,5.01.08кп.019 ГОСТ 11371-78 | |
| 24 | 3***0 | Шайба 12х0,5 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 26 | 3***5 | Гайка | |
| 26 | 3***0 | Гайка | |
| 27 | 4***5 | Табличка | |
| 27 | 4***0 | Табличка | |
| 28 | 4***3 | Табличка | |
| 28 | 4***0 | Табличка | |
| 29 | 4***1 | Табличка | |
| 29 | 4***0 | Табличка | |
| 30 | 4***9 | Табличка | |
| 30 | 4***0 | Табличка | |
| 31 | 4***8 | Табличка | |
| 31 | 4***0 | Табличка | |
| 32 | 4***4 | Табличка | |
| 32 | 4***0 | Табличка | |
| 33 | 2***8 | Плата | |
| 34 | 2***P | Провод | |
| 34 | 2***) | Провод | |
| 35 | 2***) | Щиток | |
| 35 | 2***) | Щиток | |
| 36 | В***0 | Винт В.М4-6gx10 | |
| 37 | Ш***4 | Шайба 4 | |
| 38 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 39 | 4***3 | Табличка |
