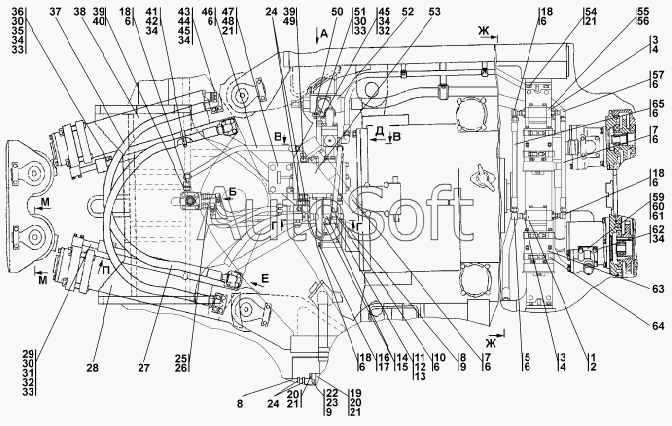

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2602-28-2СП Гидросистема управления поворотом
2602-28-2СП(SP)
1
1
2
3
3
4
4
5
5
6
6
6
6
6
6
6
6
6
6
6
7
7
7
8
8
8
9
9
10
10
11
11
12
13
13
14
15
15
16
16
17
17
18
18
18
18
18
19
19
20
20
20
21
21
21
21
22
22
23
24
24
25
26
26
27
27
28
28
29
29
30
30
30
31
32
32
32
33
33
33
34
34
34
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
43
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
54
54
55
55
56
57
57
58
58
59
59
60
61
62
62
63
64
64
65
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2602-28-2СП(SP) | 2***) | Гидросистема управления поворотом | |
| 1 | 0***К | Фланец | |
| 1 | 0***К | Фланец | |
| 2 | 0***8 | Кольцо 022-026-25-2-51-1668 | |
| 3 | Б***5 | Болт М6-6gx25 | |
| 4 | Ш***Т | Шайба 6Т | |
| 5 | 2***) | Тройник | |
| 5 | 2***) | Тройник | |
| 6 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 7 | 0***) | Рукав диам.8 | |
| 7 | 0***) | Рукав диам. 8 | |
| 8 | 0***) | Угольник | |
| 8 | 0***) | Угольник | |
| 9 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 10 | 0***) | Тройник | |
| 10 | 0***) | Тройник | |
| 11 | 0***К | Угольник поворотный | |
| 11 | 0***К | Угольник поворотный | |
| 12 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 13 | Н***2 | Контргайка | |
| 13 | Н***1 | Контргайка | |
| 14 | 2***8 | Труба 17x2 | |
| 15 | 2***9 | Болт М12-6gх100 | |
| 15 | 2***0 | Болт М12-6gх100 | |
| 16 | 2***6 | Скоба | |
| 16 | 2***0 | Скоба | |
| 17 | 2***7 | Планка | |
| 17 | 2***0 | Планка | |
| 18 | 0***) | Угольник | |
| 18 | 0***) | Угольник | |
| 19 | 4***0 | Фланец | |
| 19 | 4***0 | Фланец | |
| 20 | 2***4 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 21 | Ш***Т | Шайба 16 ОТ | |
| 22 | 2***) | Ниппель | |
| 22 | 2***) | Ниппель | |
| 23 | 4***5 | Шайба защитная | |
| 24 | D***2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 25 | 0***К | Шайба специальная | |
| 26 | 0***К | Штуцер ввертной | |
| 26 | 0***К | Штуцер ввертной | |
| 27 | 2***) | Рукав | |
| 27 | 2***) | Рукав | |
| 28 | 2***) | Гидроцилиндр | |
| 28 | 2***) | Гидроцилиндр | |
| 29 | 2***) | Трубопровод | |
| 29 | 2***) | Трубопровод | |
| 30 | 4***8 | Кольцо защитное | |
| 31 | 4***9 | Шайба защитная | |
| 32 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 32 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 33 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 34 | Ш***Т | Шайба 12 ОТ | |
| 35 | 2***6 | Болт М12-6gx55 | |
| 35 | 2***0 | Болт М12-6gx55 | |
| 36 | 2***) | Трубопровод | |
| 36 | 2***) | Трубопровод | |
| 37 | 2***) | Рукав | |
| 37 | 2***) | Рукав | |
| 38 | 2***) | Гидроцилиндр | |
| 38 | 2***) | Гидроцилиндр | |
| 39 | 0***К | Шайба специальная | |
| 40 | 0***К | Штуцер ввертной | |
| 40 | 0***К | Штуцер ввертной | |
| 41 | 2***1 | Бугель | |
| 41 | 2***0 | Бугель | |
| 42 | Б***0 | Болт М8-6gx40 | |
| 43 | 2***6 | Упор | |
| 43 | 2***0 | Упор | |
| 44 | 2***7 | Прокладка | |
| 44 | 2***0 | Прокладка | |
| 45 | Б***0 | Болт М12-6gx40 | |
| 46 | 0***) | Рукав | |
| 46 | 0***) | Рукав | |
| 47 | 2***) | Кронштейн | |
| 47 | 2***) | Кронштейн | |
| 48 | 2***0 | Болт М16х1,5-6gх30.109.40Х019 ГОСТ 7796-70 | |
| 48 | 2***0 | Болт М16х1,5-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 49 | 0***К | Штуцер ввертной | |
| 49 | 0***К | Штуцер ввертной | |
| 50 | 2***3 | Фланец | |
| 50 | 2***0 | Фланец | |
| 51 | 2***) | Ниппель | |
| 51 | 2***) | Ниппель | |
| 52 | 2***) | Клапан | |
| 52 | 2***) | Клапан | |
| 53 | 4***3 | Усилитель потока OSQB815OF0032 | |
| 54 | 2***5 | Болт М16х1,5-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 54 | 2***0 | Болт М16х1,5-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 55 | 0***К | Фланец | |
| 55 | 0***К | Фланец | |
| 56 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 57 | 2***) | Тройник | |
| 57 | 2***) | Тройник | |
| 58 | 4***) | Рукав | |
| 58 | 4***) | Рукав диам.12 | |
| 59 | 2***) | Клапан | |
| 59 | 2***) | Клапан | |
| 60 | 7***7 | Шайба защитная | |
| 61 | 0***8 | Кольцо 050-060-58-2-51-1668 | |
| 62 | 2***9 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 62 | 2***0 | Болт 3М12-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 63 | 0***4 | Насос электрогидравлический HY/ZFS 11/4NK3000/24E100 | |
| 64 | 0***) | Хомут | |
| 64 | 0***) | Хомут | |
| 65 | 0***) | Рукав | |
| 65 | 0***) | Рукав |
