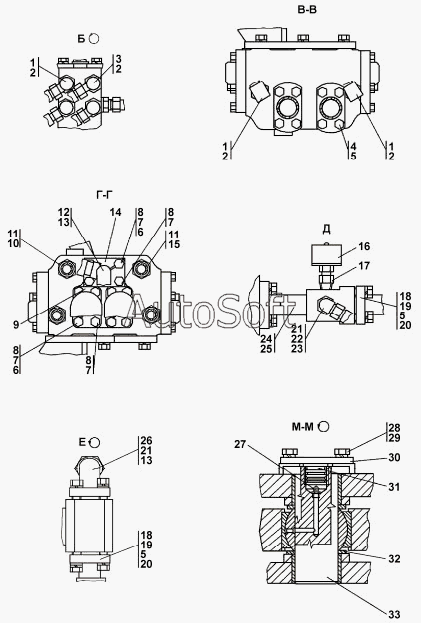

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2602-28-2СП Гидросистема управления поворотом
2602-28-2-20СП(SP)
1
1
1
2
2
2
2
3
3
4
4
5
5
5
6
6
6
7
7
7
7
8
8
8
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
19
19
20
20
20
21
21
22
23
23
24
24
25
26
26
27
27
28
28
29
30
30
31
32
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2602-28-2-20СП(SP) | 2***) | Гидросистема управления поворотом | |
| 1 | 0***) | Угольник | |
| 1 | 0***) | Угольник | |
| 2 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 3 | 0***) | Угольник | |
| 3 | 0***) | Угольник | |
| 4 | 2***0 | Болт | |
| 4 | 2***0 | Болт | |
| 5 | Ш***Т | Шайба 12 ОТ | |
| 6 | 3***0 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 7 | Ш***Т | Шайба 10 ОТ | |
| 8 | 2***2 | Болт | |
| 8 | 2***0 | Болт | |
| 9 | 0***К | Фланец | |
| 9 | 0***К | Фланец | |
| 10 | 2***1 | Штуцер ввертной | |
| 10 | 2***0 | Штуцер ввертной | |
| 11 | 0***К | Шайба специальная | |
| 12 | 2***) | Трубопровод | |
| 12 | 2***) | Трубопровод | |
| 13 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 14 | 0***К | Фланец | |
| 14 | 0***К | Фланец | |
| 15 | 0***К | Штуцер ввертной | |
| 15 | 0***К | Штуцер ввертной | |
| 16 | 0***0 | Датчик указателя давления 16.3829 | |
| 16 | 0***0 | Датчик указателя давления 16.3829-т | |
| 17 | 2***7 | Штуцер | |
| 17 | 2***0 | Штуцер | |
| 18 | 2***3 | Фланец | |
| 18 | 2***0 | Фланец | |
| 19 | Б***0 | Болт М12-6gx40 | |
| 20 | 3***0 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 20 | 3***0 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 21 | 4***8 | Кольцо защитное | |
| 22 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 23 | Н***2 | Контргайка | |
| 23 | Н***1 | Контргайка | |
| 24 | 2***) | Трубопровод | |
| 24 | 2***) | Трубопровод | |
| 25 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 26 | 2***9 | Угольник | |
| 26 | 2***0 | Угольник | |
| 27 | 4***0 | Масленка 1.2 Ц6хр. | |
| 27 | 4***0 | Масленка 1.2 Кд.6хр. | |
| 28 | 2***1 | Болт М16-6gх30 | |
| 28 | 2***0 | Болт M16-6gx30 | |
| 29 | Ш***Т | Шайба 16 ОТ | |
| 30 | 2***2 | Планка | |
| 30 | 2***0 | Планка | |
| 31 | 7***8 | Пробка | |
| 32 | 2***8 | Втулка | |
| 32 | 2***0 | Втулка | |
| 33 | 2***) | Ось |
