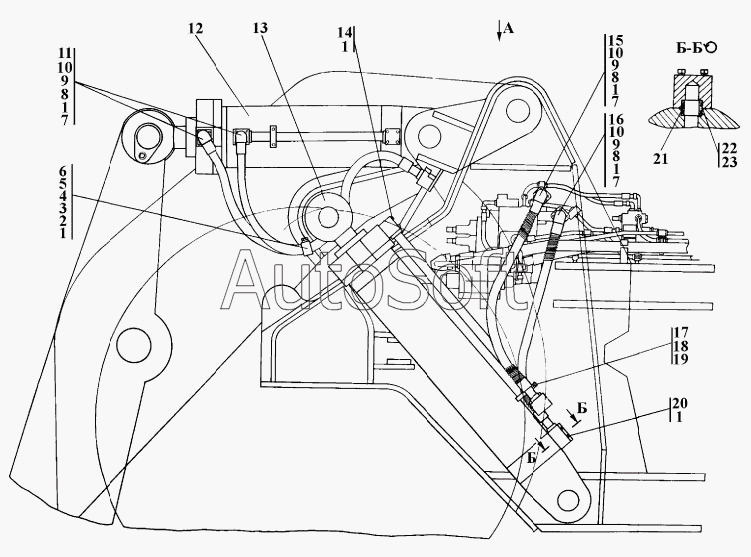

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 412701-95-1СП Установка гидроцилиндров погрузочного оборудования
412701-95-1СП(SP)
412701-95-1-20СП(SP)
1
1
1
1
1
1
2
2
3
3
4
5
5
6
6
7
7
7
8
8
8
9
9
9
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412701-95-1-20СП(SP) | 4***) | Установка гидроцилиндров погрузочного оборудования | |
| 412701-95-1СП(SP) | 4***) | Установка гидроцилиндров погрузочного оборудования | |
| 1 | Ш***Т | Шайба 16 ОТ | |
| 2 | 3***0 | Гайка М16x1,5 | |
| 2 | 3***0 | Гайка М16х1,5-6Н.12.40Х.029 ГОСТ 15521-70 | |
| 3 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 3 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 4 | 4***4 | Втулка | |
| 5 | 2***1 | Планка | |
| 5 | 2***0 | Планка | |
| 6 | 2***0 | Скоба | |
| 6 | 2***0 | Скоба | |
| 7 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 8 | 4***5 | Шайба защитная | |
| 9 | 3***4 | Винт | |
| 9 | 3***0 | Винт | |
| 10 | 4***0 | Фланец | |
| 10 | 4***0 | Фланец | |
| 11 | 3***P | Рукав | |
| 11 | 3***) | Рукав | |
| 12 | 4***P | Гидроцилиндр | |
| 12 | 4***) | Гидроцилиндр | |
| 13 | 4***P | Гидроцилиндр | |
| 13 | 4***) | Гидроцилиндр | |
| 14 | 2***8 | Болт М16x1,5-6gx90 | |
| 14 | 2***0 | Болт М16x1,5-6gx90 | |
| 15 | 3***P | Рукав армированный | |
| 15 | 3***) | Рукав армированный | |
| 16 | 4***) | Рукав высокого давления | |
| 16 | 4***) | Рукав высокого давления | |
| 17 | 4***0 | Бугель | |
| 17 | 4***0 | Бугель | |
| 18 | 2***5 | Болт М12х1,25-6gх50 ГОСТ 7796-70 | |
| 18 | 2***0 | Болт М12х1,25-6gх50 ГОСТ 7795-70 | |
| 19 | Ш***Т | Шайба 12 ОТ | |
| 20 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 20 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 21 | 4***6 | Втулка | |
| 22 | 7***7 | Шайба защитная | |
| 23 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 |
