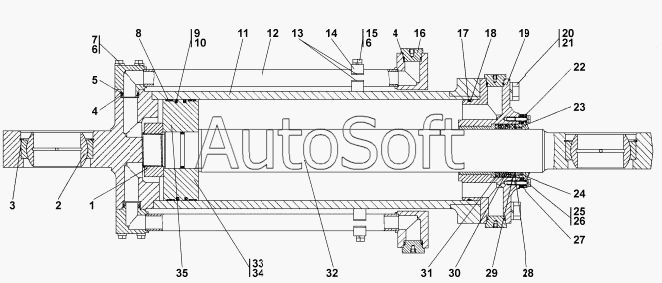

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 412701-95-20СП Гидроцилиндр
28
19
20
20
21
22
23
23
24
24
25
25
26
27
18
28
29
29
30
30
31
31
32
32
33
34
35
10
412701-95-20-20СП(SP)
1
2
3
3
4
4
5
6
6
7
7
8
9
412701-95-20СП(SP)
11
12
12
13
13
14
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412701-95-20-20СП(SP) | 4***) | Гидроцилиндр | |
| 412701-95-20СП(SP) | 4***) | Гидроцилиндр | |
| 1 | 5***6 | Гайка | |
| 2 | Ш***0 | Подшипник ШСЛ-130 | |
| 3 | 5***0 | Кольцо С200 | |
| 3 | 5***0 | Кольцо С200 | |
| 4 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 5 | 4***5 | Шайба защитная | |
| 6 | Ш***Т | Шайба 16 ОТ | |
| 7 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт М16х1,5-6gх105 ГОСТ 7796-70 | |
| 8 | 5***1 | Кольцо опора | |
| 9 | 5***2 | Кольцо уплотнительное | |
| 10 | 2***3 | Кольцо 260-270-58-2-3 | |
| 11 | 4***) | Корпус | |
| 12 | 4***P | Трубопровод | |
| 12 | 4***) | Трубопровод | |
| 13 | 4***5 | Прокладка | |
| 13 | 4***0 | Прокладка | |
| 14 | 4***4 | Планка | |
| 14 | 4***0 | Планка | |
| 15 | 2***2 | Болт М16х1,5-6gх75 | |
| 15 | 2***0 | Болт М16х1,5-6gх75 | |
| 16 | 2***7 | Заглушка | |
| 16 | 2***0 | Заглушка | |
| 17 | 2***3 | Кольцо ГОСТ 18829-73 | |
| 18 | 4***8 | Кольцо защитное | |
| 19 | 4***) | Крышка | |
| 20 | 2***0 | Болт М30х30-6gх 130 | |
| 20 | 2***0 | Болт М30х30-6gх130 | |
| 21 | 3***0 | Шайба Шайба | |
| 22 | 5***9 | Скребок | |
| 23 | 5***2 | Чистик | |
| 23 | 5***0 | Чистик | |
| 24 | 5***1 | Чистик | |
| 24 | 5***0 | Чистик | |
| 25 | 2***1 | Болт М12х1,25-6gх45 | |
| 25 | 2***0 | Болт М12х1,25-6gх45 | |
| 26 | Ш***Т | Шайба 12 ОТ | |
| 27 | 5***0 | Прокладка | |
| 28 | 4***6 | Кольцо | |
| 28 | 4***0 | Кольцо | |
| 29 | К***2 | Кольцо | |
| 29 | К***0 | Кольцо | |
| 30 | М***2 | Кольцо | |
| 30 | М***0 | Кольцо | |
| 31 | К***2 | Кольцо | |
| 31 | К***0 | Кольцо | |
| 32 | 4***0 | Шток | |
| 32 | 4***0 | Шток | |
| 33 | 4***7 | Кольцо защитное | |
| 34 | 0***8 | Кольцо 090-100-58-2-51-1668 | |
| 35 | 4***1 | Поршень |
