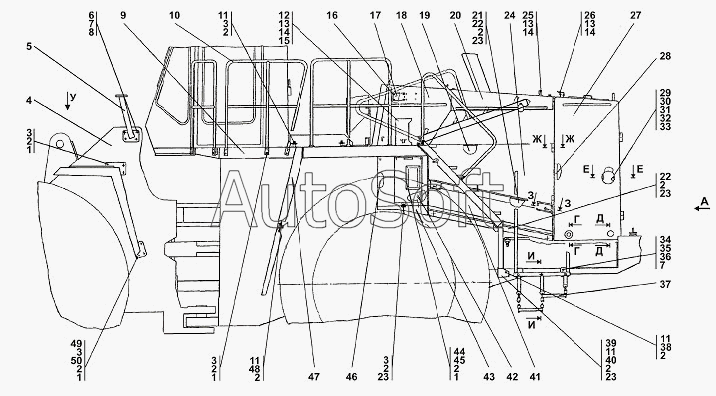

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2601-55-1-04СП Облицовка
31
38
37
37
36
35
35
34
34
33
32
32
39
31
30
29
29
28
28
27
27
26
26
44
50
49
49
48
48
47
47
46
46
45
25
44
43
43
42
42
41
41
40
40
39
6
12
12
11
11
11
11
10
10
9
9
8
8
7
7
13
13
13
6
5
5
4
4
3
3
3
3
3
2
2
2
2
2
2
2
2
2
2
2
1
1
1
1
2601-55-1-04-20СП(SP)
20
25
24
24
23
23
23
23
23
22
22
22
21
21
20
2601-55-1-04СП(SP)
19
19
18
18
17
16
16
15
15
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2601-55-1-04-20СП(SP) | 2***) | Облицовка | |
| 2601-55-1-04СП(SP) | 2***) | Облицовка | |
| 1 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 1 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 2 | Ш***Т | Шайба 12 ОТ | |
| 3 | Б***5 | Болт М12x1,25-6gx35 | |
| 4 | 2***) | Крыло | |
| 4 | 2***) | Крыло | |
| 5 | 2***) | Кронштейн | |
| 5 | 2***) | Кронштейн | |
| 6 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 7 | Ш***Т | Шайба 16 ОТ | |
| 8 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 9 | 2***) | Крыло | |
| 9 | 2***) | Крыло | |
| 10 | 2***) | Поручень | |
| 10 | 2***) | Поручень | |
| 11 | 3***1 | Шайба | |
| 11 | 3***0 | Шайба | |
| 12 | 2***0 | Кожух | |
| 12 | 2***0 | Кожух | |
| 13 | Б***0 | Болт М8-6gx20 | |
| 14 | Ш***Т | Шайба 8Т | |
| 15 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 15 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 16 | 3***0 | Заклепка 3x6,37 | |
| 16 | 3***0 | Заклепка 3x6,37 | |
| 17 | 4***7 | Табличка 125х80 ГОСТ 12971-67 | |
| 18 | 2***P | Капот | |
| 18 | 2***) | Капот | |
| 19 | 2***) | Створка | |
| 19 | 2***) | Створка | |
| 20 | 2***P | Крышка | |
| 20 | 2***) | Крышка | |
| 21 | 2***П | Защита | |
| 21 | 2***П | Защита | |
| 22 | 2***5 | Болт М12х1,25-6gх50 ГОСТ 7796-70 | |
| 22 | 2***0 | Болт М12х1,25-6gх50 ГОСТ 7795-70 | |
| 23 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 23 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 24 | 2***) | Створка | |
| 24 | 2***) | Створка | |
| 25 | А***0 | Хомут | |
| 25 | А***0 | Хомут | |
| 26 | 4***) | Хомут | |
| 26 | 4***) | Хомут | |
| 27 | 2***P | Корпус | |
| 27 | 2***) | Корпус | |
| 28 | 2***) | Петля | |
| 28 | 2***) | Петля | |
| 29 | 4***1 | Кольцо | |
| 29 | 4***0 | Кольцо | |
| 30 | 4***3 | Ось | |
| 31 | 4***4 | Защелка | |
| 31 | 4***0 | Защелка | |
| 32 | 3***0 | Гайка | |
| 32 | 3***0 | Гайка | |
| 33 | Ш***4 | Шплинт 2x14 | |
| 34 | 2***) | Ступенька | |
| 34 | 2***) | Ступенька | |
| 35 | 7***9 | Шайба ГОСТ 11371-78 | |
| 35 | 7***0 | Шайба ГОСТ 11371-78 | |
| 36 | Б***5 | Болт М16x1,5-6g x35 | |
| 37 | 2***) | Ступенька | |
| 37 | 2***) | Ступенька | |
| 38 | Б***5 | Болт М12-6gx35 | |
| 39 | 2***P | Кронштейн | |
| 39 | 2***) | Кронштейн | |
| 40 | 2***9 | Болт 3М12-6gх65 | |
| 40 | 2***0 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 41 | 2***) | Защита | |
| 41 | 2***) | Защита | |
| 42 | 2***P | Крышка | |
| 42 | 2***) | Крышка | |
| 43 | 2***P | Боковина | |
| 43 | 2***) | Боковина | |
| 44 | 2***) | Крышка | |
| 44 | 2***) | Крышка | |
| 45 | Б***5 | Болт М12x1,25-6gx25 | |
| 46 | 2***) | Боковина | |
| 46 | 2***) | Боковина | |
| 47 | 2***P | Крыло | |
| 47 | 2***) | Крыло | |
| 48 | 2***1 | Болт М12х1,25-6gх45 | |
| 48 | 2***0 | Болт М12х1,25-6gх45 | |
| 49 | 2***1 | Планка | |
| 49 | 2***0 | Планка | |
| 50 | Г***5 | Гайка М12x1,25 |
