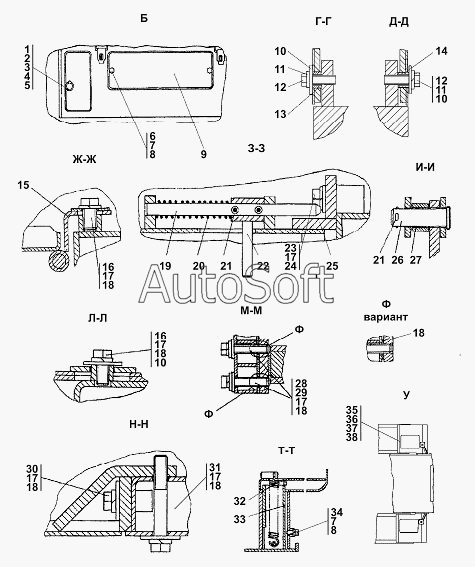

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2601-55-1-04СП Облицовка
1
1
2
3
3
4
4
5
6
7
7
8
8
8
9
9
10
10
10
11
11
12
12
13
14
15
15
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
18
19
20
20
21
21
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
34
35
35
36
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Кольцо | |
| 1 | 4***0 | Кольцо | |
| 2 | 4***3 | Ось | |
| 3 | 4***4 | Защелка | |
| 3 | 4***0 | Защелка | |
| 4 | 3***0 | Гайка | |
| 4 | 3***0 | Гайка | |
| 5 | Ш***4 | Шплинт 2x14 | |
| 6 | Б***0 | Болт М8-6gx20 | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | 2***2 | Крышка | |
| 9 | 2***0 | Крышка | |
| 10 | 3***0 | Шайба 20.04.20.019 ГОСТ 6958-78 | |
| 10 | 3***0 | Шайба 20.04.20.0221 ГОСТ 6958-78 | |
| 11 | Ш***Т | Шайба 20 ОТ | |
| 12 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 13 | 2***9 | Втулка | |
| 14 | 2***1 | Втулка | |
| 15 | 2***) | Петля | |
| 15 | 2***) | Петля | |
| 16 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 16 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 17 | Ш***Т | Шайба 12 ОТ | |
| 18 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 18 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 19 | 2***5 | Стержень | |
| 20 | 7***3 | Пружина | |
| 20 | 7***0 | Пружина | |
| 21 | Ш***5 | Шплинт 4x25 | |
| 22 | 2***) | Ручка | |
| 23 | Б***5 | Болт М12x1,25-6gx25 | |
| 24 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 24 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 25 | 2***) | Уголок | |
| 25 | 2***) | Уголок | |
| 26 | 4***0 | Ось 16в12x50 | |
| 26 | 4***0 | Ось 16в12x50 | |
| 27 | 2***3 | Втулка | |
| 27 | 2***0 | Втулка | |
| 28 | 3***1 | Шайба | |
| 28 | 3***0 | Шайба | |
| 29 | 2***9 | Болт 3М12-6gх65 | |
| 29 | 2***0 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 30 | Б***5 | Болт М12x1,25-6gx35 | |
| 31 | 2***5 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 31 | 2***0 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 32 | 4***8 | Стержень | |
| 32 | 4***0 | Стержень | |
| 33 | 2***) | Корпус | |
| 33 | 2***) | Корпус | |
| 34 | Б***6 | Болт М8-6gx16 | |
| 35 | 2***P | Крыло | |
| 35 | 2***) | Крыло | |
| 36 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 37 | Ш***Т | Шайба 16 ОТ | |
| 38 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 38 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 |
