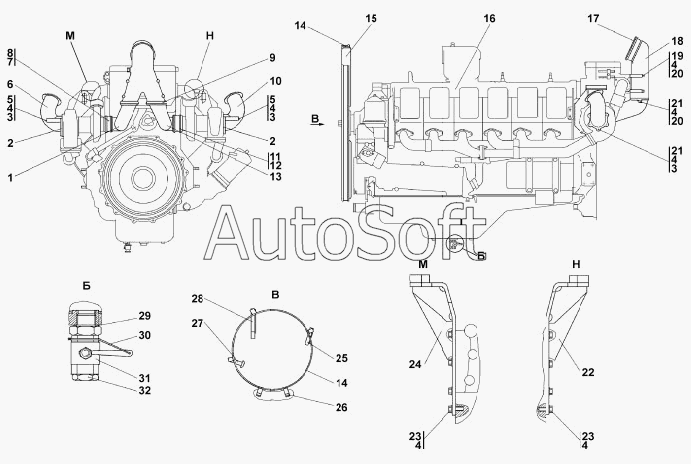

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 403-01-10-02СП Двигатель с оборудованием
403-01-10-02СП(SP)
403-01-10-02-10СП(SP)
403-01-10-02-20СП(SP)
1
1
2
2
3
3
3
4
4
4
4
4
4
4
4
5
5
6
7
8
9
10
11
12
13
13
14
14
14
15
15
16
16
17
18
18
19
19
20
20
21
21
21
22
22
23
23
23
24
24
25
25
26
26
27
27
28
28
29
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-01-10-02-10СП(SP) | 4***) | Двигатель с оборудованием | |
| 403-01-10-02-20СП(SP) | 4***) | Двигатель с оборудованием | |
| 403-01-10-02СП(SP) | 4***) | Двигатель с оборудованием | |
| 1 | 8***9 | Патрубок входной левый | |
| 1 | 8***9 | Патрубок входной левый | |
| 2 | 8***0 | Прокладка патрубка выпускного | |
| 3 | Ш***а | Шайба | |
| 4 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 4 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 5 | 8***4 | Болт М10-6g 850.1118504 | |
| 6 | 4***8 | Патрубок выпускной левый | |
| 7 | 4***3 | Рукав | |
| 8 | 2***8 | Рукав | |
| 9 | 8***4 | Прокладка | |
| 10 | 4***7 | Патрубок выпускной правый | |
| 11 | D***2 | Шланговый хомут DIN3017-AS80-100/ 12C7-W2 | |
| 12 | 1***У | Хомут стяжной червячный 1100-У-02 ПО4.434.002ТУ | |
| 13 | 8***8 | Патрубок входной правый | |
| 13 | 8***8 | Патрубок входной правый | |
| 14 | 8***0 | Кожух вентилятора | |
| 14 | 8***0 | Кожух вентилятора | |
| 15 | 8***2 | Крыльчатка вентилятора | |
| 15 | 8***2 | Крыльчатка вентилятора | |
| 16 | 4***6 | Двигатель 850.10-01 | |
| 16 | 4***9 | Двигатель 85006.10-01 | |
| 17 | 3***П | Заглушка | |
| 18 | 8***8 | Патрубок подводящий | |
| 18 | 8***8 | Патрубок подводящий | |
| 19 | 2***1 | Болт М10x1,25-6gx90 | |
| 19 | 2***0 | Болт М10x1,25-6gx90 | |
| 20 | Ш***0 | Шайба 10 | |
| 21 | 2***2 | Болт М10x1,25-6gx35 | |
| 21 | 2***0 | Болт М10x1,25-6gx35 | |
| 22 | 4***) | Кронштейн правый | |
| 22 | 4***) | Кронштейн правый | |
| 23 | 2***0 | Болт M10x1,25-6gx30 | |
| 23 | 2***0 | Болт M10x1,25-6gx30 | |
| 24 | 4***) | Кронштейн левый | |
| 24 | 4***) | Кронштейн левый | |
| 25 | 4***) | Кронштейн крепления кожуха вентилятора левый средний | |
| 25 | 4***) | Кронштейн крепления кожуха вентилятора левый средний | |
| 26 | 8***1 | Кронштейн крепления кожуха вентилятора нижний | |
| 26 | 8***1 | Кронштейн крепления кожуха вентилятора нижний | |
| 27 | 8***8 | Кронштейн крепления кожуха вентилятора правый средний | |
| 27 | 8***8 | Кронштейн крепления кожуха вентилятора правый средний | |
| 28 | 4***) | Кронштейн крепления кожуха вентилятора верхний | |
| 28 | 4***) | Кронштейн крепления кожуха вентилятора верхний | |
| 29 | 2***2 | Кольцо 24x30 МН4152-62 | |
| 30 | П***0 | Проволока КС2,0 | |
| 31 | Ц***7 | Кран шаровой 0,63/15 ЦИУР494.647.017 | |
| 32 | 1***7 | Заглушка | |
| 32 | 1***0 | Заглушка |
