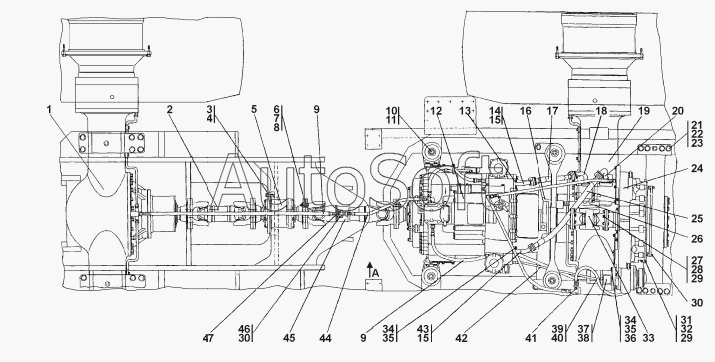

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2701-16-1-01СП Установка трансмиссии
27
34
34
33
32
31
31
30
30
30
29
29
28
28
35
35
27
26
26
25
25
24
24
23
23
22
42
47
47
46
45
45
44
44
43
43
42
22
41
40
39
39
38
37
37
36
36
5
10
9
9
9
8
8
7
7
6
6
5
10
4
4
3
3
2
2
1
1
2701-16-1-01-20СП(SP)
16
21
21
20
20
19
19
18
18
17
17
2701-16-1-01СП(SP)
16
15
15
14
14
13
13
12
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-16-1-01-20СП(SP) | 2***) | Установка трансмиссии | |
| 2701-16-1-01СП(SP) | 2***) | Установка трансмиссии | |
| 1 | 2***) | Мост передний | |
| 1 | 2***) | Мост передний | |
| 2 | 9***0 | Вал карданный | |
| 2 | 9***0 | Вал карданный | |
| 3 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 3 | 2***0 | Болт М20х1,5-6gх60 ГОСТ 7796-70 | |
| 4 | 3***7 | Шайба | |
| 4 | 3***0 | Шайба | |
| 5 | 2***) | Опора промежуточная | |
| 5 | 2***) | Опора промежуточная | |
| 6 | 2***2 | Болт | |
| 6 | 2***0 | Болт | |
| 7 | 3***1 | Гайка М18x1,5 | |
| 7 | 3***0 | Гайка М18x1,5 | |
| 8 | 3***0 | Шайба | |
| 8 | 3***0 | Шайба | |
| 9 | 4***P | Рукав высокого давления | |
| 9 | 4***) | Рукав высокого давления | |
| 10 | 2***0 | Болт М24х2.6gх160.88.40Х.019 ГОСТ 7795-70 | |
| 10 | 2***0 | Болт М24х2-6gх 160 ГОСТ 7795-70 | |
| 11 | Ш***Т | Шайба 24 Т | |
| 12 | 2***) | Блок трансмиссии | |
| 12 | 2***) | Блок трансмиссии | |
| 13 | 2***) | Фланец | |
| 13 | 2***) | Фланец | |
| 14 | 2***) | Патрубок | |
| 14 | 2***) | Патрубок | |
| 15 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 16 | 2***5 | Труба | |
| 16 | 2***0 | Труба | |
| 17 | 4***P | Рукав | |
| 17 | 4***) | Рукав | |
| 18 | 2***) | Патрубок | |
| 18 | 2***) | Патрубок | |
| 19 | 2***) | Мост задний | |
| 19 | 2***) | Мост задний | |
| 20 | 2***) | Патрубок | |
| 20 | 2***) | Патрубок | |
| 21 | 2***1 | Болт | |
| 21 | 2***0 | Болт | |
| 22 | 3***4 | Шайба | |
| 22 | 3***0 | Шайба | |
| 23 | 3***0 | Гайка М27x2 | |
| 23 | 3***0 | Гайка М27x2 | |
| 24 | 2***) | Редуктор привода насосов | |
| 24 | 2***) | Редуктор привода насосов | |
| 25 | 4***) | Рукав | |
| 25 | 4***) | Рукав | |
| 26 | 2***) | Фланец | |
| 26 | 2***) | Фланец | |
| 27 | 2***1 | Болт М12х1,25-6gх45 | |
| 27 | 2***0 | Болт М12х1,25-6gх45 | |
| 28 | 3***3 | Гайка М12х1,25 | |
| 28 | 3***0 | Гайка М12x1,25 | |
| 29 | Ш***Т | Шайба 12 ОТ | |
| 30 | 2***9 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 30 | 2***0 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 31 | 2***6 | Шпилька М12 | |
| 31 | 2***0 | Шпилька М12 | |
| 32 | Г***5 | Гайка М12x1,25 | |
| 33 | П***0 | Вал карданный | |
| 34 | Б***0 | Болт М10-6gx30 | |
| 35 | Ш***Т | Шайба 10 ОТ | |
| 36 | 3***0 | Шайба 10 ГОСТ 11371-78 | |
| 36 | 3***0 | Шайба 10.01.10.0221 ГОСТ 11 371-78 | |
| 37 | 2***1 | Фланец | |
| 37 | 2***0 | Фланец | |
| 38 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 39 | 4***P | Рукав | |
| 39 | 4***) | Рукав | |
| 40 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 41 | 2***0 | Штуцер | |
| 42 | 4***P | Рукав | |
| 42 | 4***) | Рукав | |
| 43 | 2***) | Патрубок | |
| 43 | 2***) | Патрубок | |
| 44 | 4***) | Рукав высокого давления диам.16 армированный | |
| 44 | 4***) | Рукав высокого давления диам.16 армированный | |
| 45 | 9***0 | Вал карданный | |
| 45 | 9***0 | Карданный вал | |
| 46 | Б***0 | Болт М12-6gx20 | |
| 47 | 2***) | Кронштейн | |
| 47 | 2***) | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
