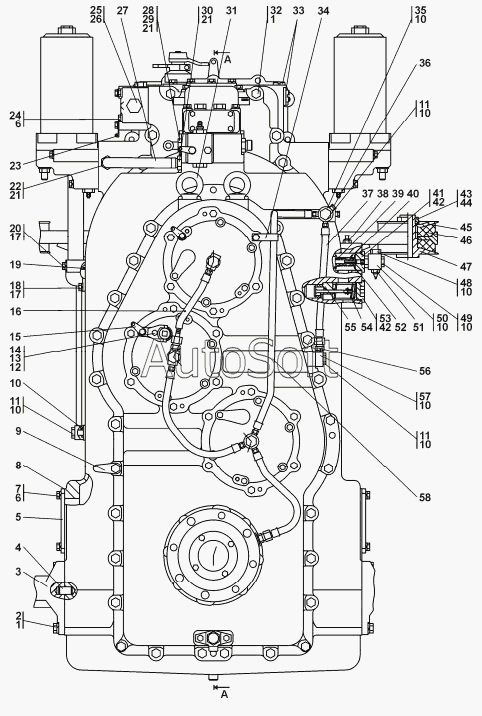

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2701-12-10СП/-01СП Блок трансмиссии
38
45
44
44
43
43
42
42
41
40
39
38
45
37
37
36
35
34
33
33
32
32
51
58
58
57
56
56
55
54
53
53
52
31
50
50
49
49
48
48
47
47
46
8
15
14
13
12
12
11
11
11
11
10
10
10
10
10
10
10
10
10
9
8
16
7
6
6
5
4
3
3
2
2
1
1
25
31
30
29
28
27
27
26
26
25
2701-12-10СП(SP)
24
23
22
22
22
21
21
21
20
19
18
17
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-12-10СП(SP) | 2***) | Блок трансмиссии | |
| 1 | Ш***Т | Шайба 16 ОТ | |
| 2 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 2 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 3 | 2***0 | Кронштейн | |
| 3 | 2***0 | Кронштейн | |
| 4 | 3***0 | Штифт | |
| 5 | 4***0 | Крышка | |
| 6 | Ш***Т | Шайба 12 ОТ | |
| 7 | Б***5 | Болт М12-6gx25 | |
| 8 | 4***9 | Прокладка | |
| 8 | 4***0 | Прокладка | |
| 9 | 4***8 | Планка | |
| 10 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 11 | 2***5 | Болт зажимной | |
| 11 | 2***0 | Болт зажимной | |
| 12 | 2***5 | Шпилька | |
| 12 | 2***0 | Шпилька | |
| 13 | Ш***Т | Шайба 8Т | |
| 14 | Г***8 | Гайка М8 | |
| 15 | 2***0 | Планка | |
| 16 | 2***) | Рукав | |
| 16 | 2***) | Рукав | |
| 17 | Ш***Т | Шайба 10 ОТ | |
| 18 | Б***0 | Болт М10-6gx30 | |
| 19 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | Б***0 | Болт М10-6gx70 | |
| 21 | 0***8 | Кольцо 021-027-36-2-51-1668 | |
| 22 | 3***1 | Подшипник 32121 | |
| 23 | 4***1 | Угольник | |
| 24 | Б***0 | Болт М12-6gx80 | |
| 25 | 2***) | Клапан | |
| 25 | 2***) | Клапан | |
| 26 | 7***6 | Прокладка | |
| 26 | 7***0 | Прокладка | |
| 27 | 4***) | Рукав высокого давления | |
| 27 | 4***) | Рукав высокого давления | |
| 28 | Н***2 | Контргайка | |
| 29 | Н***1 | Угольник ввертной | |
| 30 | Н***1 | Штуцер ввертной | |
| 31 | 7***4 | Рым-болт М20.05 ГОСТ 4751-73 | |
| 31 | 7***0 | Рым-болт М20.05 ГОСТ 4751-73 | |
| 32 | 2***7 | Болт | |
| 32 | 2***0 | Болт | |
| 33 | 3***0 | Пробка | |
| 33 | 3***0 | Пробка | |
| 34 | 7***2 | Хомутик | |
| 35 | 2***7 | Угольник | |
| 36 | 3***8 | Пробка КГ 1/4" 40Х ТУ 23.1.506-91 | |
| 37 | 2***P | Рукав | |
| 37 | 2***) | Рукав | |
| 38 | 4***0 | Датчик ТМ100В | |
| 38 | 4***9 | Датчик ТМ100В-Т | |
| 39 | 2***8 | Втулка | |
| 40 | 3***7 | Пружина | |
| 41 | 2***9 | Пробка | |
| 42 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 43 | 3***5 | Гайка | |
| 43 | 3***0 | Гайка | |
| 44 | 3***0 | Шайба 42.01.019 ГОСТ 11872-80 | |
| 44 | 3***0 | Шайба Н42.01.019 ГОСТ 11872-89 | |
| 45 | 4***2 | Прижим | |
| 45 | 4***0 | Прижим | |
| 46 | 7***1 | Амортизатор | |
| 47 | 4***3 | Упор | |
| 47 | 4***0 | Упор | |
| 48 | 3***1 | Пробка | |
| 48 | 3***0 | Пробка | |
| 49 | 2***1 | Болт зажимной | |
| 49 | 2***0 | Болт зажимной | |
| 50 | 1***2 | Переходник | |
| 50 | 1***0 | Переходник | |
| 51 | 3***9 | Датчики аварийного давления масла 3602.3829 | |
| 52 | 4***5 | Кольцо | |
| 53 | 7***0 | Пробка | |
| 53 | 7***0 | Пробка | |
| 54 | 7***7 | Пружина | |
| 55 | 2***) | Клапан | |
| 56 | 2***9 | Штуцер | |
| 56 | 2***0 | Штуцер | |
| 57 | 2***8 | Угольник | |
| 58 | 2***P | Рукав | |
| 58 | 2***) | Рукав |
