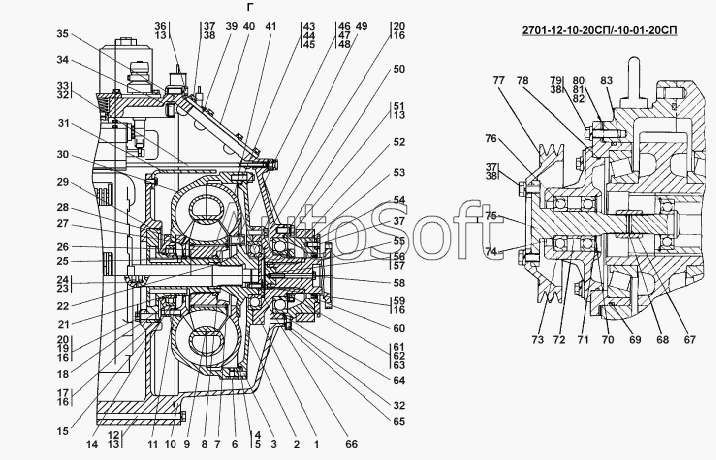

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2701-12-10СП/-01СП Блок трансмиссии
2701-12-10-01СП(SP)
1
2
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
13
14
15
16
16
16
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
34
35
36
36
37
37
37
38
38
38
39
39
40
41
43
44
45
46
47
48
49
50
51
51
52
52
53
54
55
56
57
58
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
83
2701-12-10-01-20СП-20(SP)
2701-12-10-20СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-12-10-01-20СП-20(SP) | 2***) | Блок трансмиссии | |
| 2701-12-10-01СП(SP) | 2***) | Блок трансмиссии | |
| 2701-12-10-20СП(SP) | 2***) | Блок трансмиссии | |
| 1 | 2***) | Ступица | |
| 2 | 2***) | Фланец | |
| 2 | 2***) | Фланец | |
| 3 | 3***5 | Штифт | |
| 4 | 4***1 | Кольцо | |
| 5 | 4***3 | Кольцо ГОСТ 18829-73 | |
| 6 | 3***2 | Пробка | |
| 7 | 5***5 | Кольцо С155 | |
| 8 | 5***5 | Кольцо С90 | |
| 9 | 2***1 | Колесо реактора | |
| 10 | 2***1 | Корпус | |
| 10 | 2***0 | Корпус | |
| 11 | 7***6 | Кольцо С105 ГОСТ 13940-86 | |
| 12 | 2***7 | Болт | |
| 12 | 2***0 | Болт | |
| 13 | Ш***Т | Шайба 16 ОТ | |
| 14 | Н***1 | Штуцер ввертной | |
| 15 | 2***3 | Кольцо ГОСТ 9833-73 | |
| 16 | П***С | Проволока 1,6-О-С | |
| 17 | 2***9 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт ЗМ12-6gх45 ГОСТ 7796-70 | |
| 18 | 2***6 | Стакан | |
| 19 | 3***1 | Шайба | |
| 20 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 21 | 2***3 | Кольцо уплотнительное | |
| 22 | 4***5 | Кольцо уплотнительное | |
| 23 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 24 | 2***1 | Втулка | |
| 25 | 2***3 | Ступица | |
| 26 | 2***) | Муфта | |
| 27 | 2***4 | Кольцо | |
| 28 | 2***5 | Коллектор | |
| 29 | 2***) | Ось реактора | |
| 30 | 2***1 | Колесо насосное | |
| 30 | 4***6 | Колесо насосное | |
| 31 | 2***2 | Кронштейн | |
| 32 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 33 | 2***) | Труба | |
| 34 | 2***8 | Заглушка | |
| 35 | 4***8 | Кольцо | |
| 36 | 2***4 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 36 | 2***0 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 37 | Б***5 | Болт М12-6gx25 | |
| 38 | Ш***Т | Шайба 12 ОТ | |
| 39 | 4***3 | Прокладка | |
| 39 | 4***0 | Прокладка | |
| 40 | 2***3 | Крышка | |
| 41 | 2***5 | Колесо турбинное | |
| 43 | 2***5 | Шпилька | |
| 44 | 3***0 | Гайка М16х1,5-6Н ГОСТ 5915-70 | |
| 45 | 7***8 | Пластина стопорная | |
| 46 | 7***5 | Болт специальный | |
| 47 | 7***9 | Пластина стопорная | |
| 48 | 3***5 | Гайка М20х1,5 | |
| 49 | 1***0 | Подшипник 176220 | |
| 50 | 2***3 | Кольцо ГОСТ 9833-73 | |
| 51 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 51 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 52 | 2***) | Балка | |
| 52 | 2***) | Балка | |
| 53 | 2***1 | Стакан | |
| 54 | 2***7 | Фланец | |
| 55 | 2***7 | Фланец | |
| 56 | 2***2 | Втулка | |
| 57 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 58 | 2***2 | Болт М12x1,25-6gx110 | |
| 58 | 2***0 | Болт М12x1,25-6gx110 | |
| 59 | 2***0 | Болт | |
| 60 | 9***) | Манжета 95-120-12 BABSLAS DIN3761 (Art.-№2315) | |
| 61 | 4***9 | Пластина | |
| 62 | 4***8 | Гайка | |
| 63 | 3***0 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 | |
| 64 | 1***Л | Подшипник ГОСТ 8995-75 | |
| 65 | 3***8 | Пробка КГ 1/4" 40Х ТУ 23.1.506-91 | |
| 66 | 2***4 | Фланец | |
| 67 | 2***2 | Муфта | |
| 68 | 5***5 | Кольцо С26 ГОСТ 13940-86 | |
| 69 | 2***3 | Кольцо 230-240-58-2-3 | |
| 70 | 5***9 | Кольцо С35 | |
| 71 | 5***6 | Кольцо С80 ГОСТ 13940-86 | |
| 72 | 2***3 | Втулка | |
| 73 | 2***1 | Стакан | |
| 74 | 1***3 | Манжета 1,2-45x65-3 | |
| 75 | 2***1 | Вал | |
| 76 | 3***7 | Подшипник 307 | |
| 77 | 2***2 | Шкив | |
| 78 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 79 | Б***0 | Болт М12-6gx30 | |
| 80 | 2***0 | Прокладка | |
| 81 | 2***1 | Прокладка | |
| 82 | 2***2 | Прокладка | |
| 83 | 2***9 | Стакан | |
| 83 | 2***0 | Стакан |
