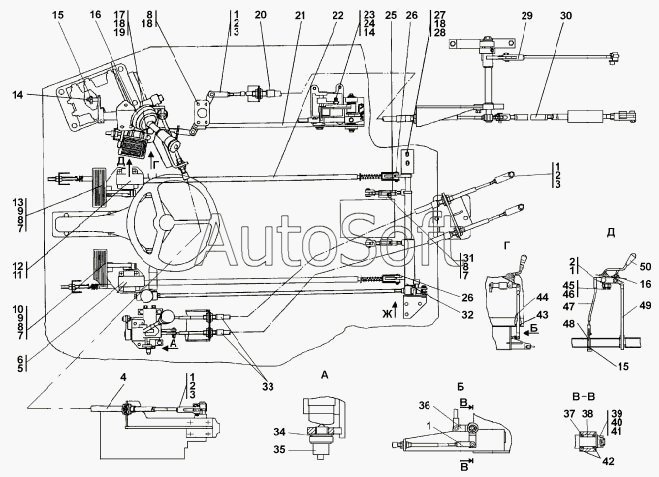

Каталог запасных частей к технике: Промтрактор ПК-12.02 (2007). 2702-13-1СП Управление трактором
31
38
37
36
35
34
34
33
32
39
30
30
29
28
28
27
26
26
25
43
50
49
48
47
47
46
45
44
24
43
42
42
41
40
40
39
6
12
11
11
10
10
9
9
8
8
8
8
7
7
7
13
5
5
4
3
3
3
2
2
2
2
2
1
1
1
1
1
2701-13-1-20СП(SP)
18
18
18
24
23
23
22
21
21
20
19
2701-13-1СП(SP)
17
17
16
16
15
15
15
14
14
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2701-13-1-20СП(SP) | 2***) | Управление трактором | |
| 2701-13-1СП(SP) | 2***) | Управление трактором | |
| 1 | 0***3 | Вилка | |
| 2 | 4***9 | Ось | |
| 2 | 4***0 | Ось | |
| 3 | Ш***4 | Шплинты 3,2x14 | |
| 4 | 1***0 | Трос дистанционного управления 100. М4.322.02000 | |
| 5 | 0***P | Корпус | |
| 5 | 0***) | Корпус | |
| 6 | 2***) | Накладка | |
| 7 | 3***0 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 8 | Б***0 | Болт М8-6gx30 | |
| 9 | 4***9 | Накладка педали | |
| 10 | 0***P | Педаль | |
| 10 | 0***) | Педаль | |
| 11 | 0***P | Корпус | |
| 11 | 0***) | Корпус | |
| 12 | 2***) | Накладка | |
| 13 | 0***P | Педаль | |
| 13 | 0***) | Педаль | |
| 14 | Г***6 | Гайка М6 | |
| 15 | 3***1 | Гайка М12x1,25 | |
| 15 | 3***0 | Гайка М12x1,25 | |
| 16 | Ч***1 | Чехол 2101-170-3101 | |
| 17 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 18 | Ш***Т | Шайба 10 ОТ | |
| 19 | Г***0 | Гайка М10 | |
| 20 | 1***0 | Трос дистанционного управления 100. М4.322.02500 | |
| 21 | 2***) | Тяга | |
| 21 | 2***) | Тяга | |
| 22 | 2***) | Тяга | |
| 23 | 4***6 | Втулка | |
| 23 | 4***0 | Втулка | |
| 24 | 4***8 | Ось | |
| 24 | 4***0 | Ось | |
| 25 | 2***) | Тяга | |
| 26 | 3***7 | Ось | |
| 27 | Б***0 | Болт М10-6gx30 | |
| 28 | 3***0 | Шайба 10 | |
| 28 | 3***0 | Шайба 10 | |
| 29 | 3***) | Тяга | |
| 30 | 2***) | Тяга | |
| 30 | 2***) | Тяга | |
| 31 | 2***) | Рычаг | |
| 32 | 2***) | Мостик | |
| 33 | 1***0 | Трос дистанционного управления 100. М4.322.01500 | |
| 34 | 3***0 | Шайба 16х1.01.10,019 ГОСТ 10450-78 | |
| 34 | 3***0 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 35 | В***0 | Выключатель ВК 418-А3716000 | |
| 36 | 2***) | Рычаг | |
| 37 | 5***3 | Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84 | |
| 38 | 9***0 | Подшипник ГОСТ 4060-78 | |
| 39 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 5935-73 | |
| 39 | 3***0 | Гайка М12x1,25 | |
| 40 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 40 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 41 | Ш***5 | Шплинты 3,2x25 | |
| 42 | 3***0 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 42 | 3***0 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 43 | 4***2 | Зажим | |
| 43 | 4***0 | Зажим | |
| 44 | 7***2 | Чехол | |
| 45 | Б***0 | Болт М8-6gx40 | |
| 46 | Ш***Т | Шайба 8Т | |
| 47 | 2***) | Тяга | |
| 47 | 2***) | Тяга | |
| 48 | 3***) | Наконечник | |
| 49 | 3***) | Тяга | |
| 50 | Т***2 | Рукоятка |
