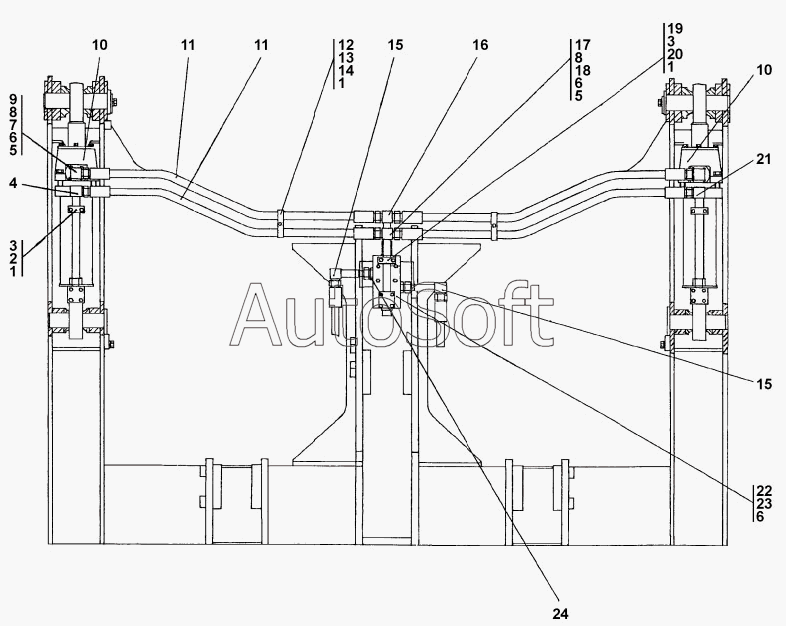

Каталог запасных частей к технике: Промтрактор ПК-60.01 (2007). 410602-91-500СП Гидросистема лесопогрузочного оборудования
4
4
21
21
9
9
16
16
15
15
15
17
17
22
22
10
10
11
11
19
19
3
3
3
12
12
13
13
20
20
8
8
24
24
2
14
18
7
7
23
23
1
1
1
6
6
6
5
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***Т | Шайба 8Т | |
| 2 | Б***0 | Болт М8-6gx40 | |
| 3 | 2***1 | Бугель | |
| 3 | 2***0 | Бугель | |
| 4 | 4***П | Трубопровод | |
| 4 | 4***П | Трубопровод | |
| 5 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | Ш***Т | Шайба 10 ОТ | |
| 7 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 7 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 8 | 4***8 | Кольцо защитное | |
| 9 | 4***П | Трубопровод | |
| 9 | 4***П | Трубопровод | |
| 10 | 0***П | Гидроцилиндр | |
| 10 | 0***П | Гидроцилиндр | |
| 11 | 4***П | Рукав высокого давления | |
| 11 | 4***П | Рукав высокого давления | |
| 12 | 3***1 | Бугель | |
| 12 | 3***0 | Бугель | |
| 13 | 3***5 | Прокладка | |
| 13 | 3***0 | Прокладка | |
| 14 | Б***5 | Болт М8-6gx45 | |
| 15 | 4***П | Угольник | |
| 15 | 4***П | Угольник | |
| 16 | 4***П | Трубопровод | |
| 16 | 4***П | Трубопровод | |
| 17 | 4***П | Трубопровод | |
| 17 | 4***П | Трубопровод | |
| 18 | Б***0 | Болт М10-6gx70 | |
| 19 | 4***8 | Опора | |
| 19 | 4***0 | Опора | |
| 20 | 2***0 | Болт | |
| 20 | 2***0 | Болт | |
| 21 | 4***П | Трубопровод | |
| 21 | 4***П | Трубопровод | |
| 22 | 4***П | Гидрозамок | |
| 22 | 4***П | Гидрозамок | |
| 23 | 2***1 | Болт М10x1,25-6gx90 | |
| 23 | 2***0 | Болт М10x1,25-6gx90 | |
| 24 | Н***1 | Штуцер ввертной | |
| 24 | Н***0 | Штуцер ввертной |
