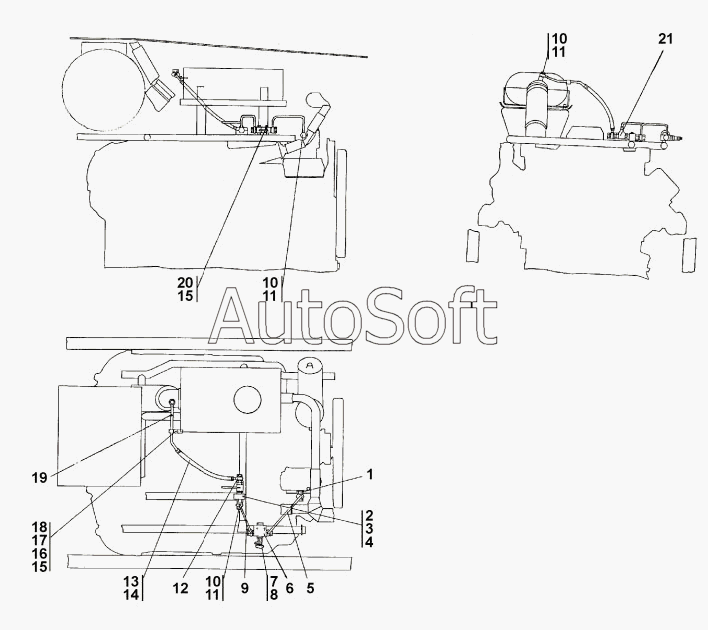

Каталог запасных частей к технике: Промтрактор ПК-60.01 (2007). 0602-54-1СП Установка пневмосистемы
9
9
21
21
6
6
5
5
19
19
12
1
1
7
10
10
10
2
11
11
11
11
18
13
13
20
17
3
16
15
15
4
8
14
0602-54-1СП
0602-54-1-20СП
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0602-54-1-20СП | 0***П | Установка пневмосистемы | |
| 0602-54-1СП | 0***П | Установка пневмосистемы | |
| 1 | 0***1 | Штуцер | |
| 1 | 0***0 | Штуцер | |
| 2 | 2***9 | Прижим | |
| 3 | Б***5 | Болт М12x1,25-6gx35 | |
| 4 | Ш***2 | Шайба 12 | |
| 5 | 0***П | Трубопровод | |
| 5 | 0***П | Трубопровод | |
| 6 | 0***П | Клапан | |
| 6 | 0***П | Клапан | |
| 7 | 2***5 | Прокладка | |
| 8 | 1***0 | Клапан контрольного вывода 100-3515310 | |
| 9 | 0***П | Трубопровод | |
| 9 | 0***П | Трубопровод | |
| 10 | 4***3 | Прокладка | |
| 11 | 7***2 | Болт зажимной | |
| 11 | 7***0 | Болт зажимной | |
| 12 | 2***П | Наконечник | |
| 13 | 4***5 | Рукав | |
| 13 | 4***0 | Рукав | |
| 14 | 1***5 | Хомут стяжной червячный 11018-У-05 | |
| 15 | Ш***Т | Шайба 8Т | |
| 16 | Г***8 | Гайка М8 | |
| 17 | Б***6 | Болт М8-6gx16 | |
| 18 | 4***0 | Хомутик | |
| 19 | 0***П | Трубопровод | |
| 19 | 0***П | Трубопровод | |
| 20 | Б***5 | Болт М8-6gx45 | |
| 21 | 0***П | Кран | |
| 21 | 0***П | Кран |
