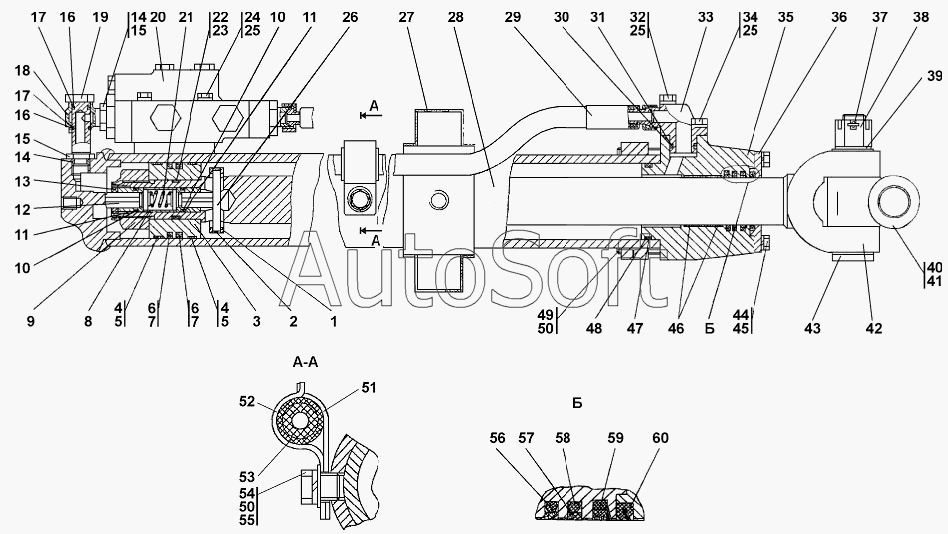

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 1101-26-708СП Гидроцилиндр диам. 100
39
46
45
44
43
42
42
41
40
39
47
38
38
37
36
35
34
33
33
32
53
60
59
58
57
56
55
55
54
54
32
52
52
51
51
50
50
49
49
48
8
16
16
15
15
15
14
14
13
12
11
11
10
10
9
17
17
7
7
6
6
5
5
4
4
3
2
1
1101-26-708-20СП(SP)
23
31
30
29
29
28
27
26
25
25
25
24
1101-26-708СП(SP)
22
21
20
20
19
19
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-26-708-20СП(SP) | 1***) | Гидроцилиндр | |
| 1101-26-708СП(SP) | 1***) | Гидроцилиндр | |
| 1 | 1***4 | Втулка | |
| 2 | 5***1 | Кольцо | |
| 3 | 1***3 | Поршень | |
| 4 | 1***4 | Втулка опорная | |
| 5 | Е***0 | Кольцо опорно-направляющее поршневое Е21Т-100-12-3,0 | |
| 6 | 1***3 | Кольцо уплотнительное | |
| 7 | 0***9 | Кольцо 080-090-58-2-51-1669 | |
| 8 | 1***3 | Проставка | |
| 9 | 1***5 | Гайка специальная | |
| 10 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 11 | 4***1 | Кольцо защитное | |
| 12 | 1***) | Клапан | |
| 13 | 1***2 | Заглушка | |
| 14 | 1***2 | Заглушка | |
| 15 | 1***6 | Гайка специальная | |
| 15 | 1***0 | Гайка специальная | |
| 16 | 2***3 | Кольцо защитное | |
| 17 | 0***8 | Кольцо 022-028-36-2-51-1668 | |
| 18 | 1***5 | Угольник поворотный | |
| 18 | 1***0 | Угольник поворотный | |
| 19 | 1***4 | Болт регулировочный | |
| 19 | 1***0 | Болт регулировочный | |
| 20 | 0***P | Устройство перепускное | |
| 20 | 0***) | Устройство перепускное | |
| 21 | 3***7 | Пружина | |
| 22 | 4***5 | Шайба защитная | |
| 23 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 24 | Б***0 | Болт М10-6gx70 | |
| 25 | Ш***Т | Шайба 10 ОТ | |
| 26 | 1***5 | Палец | |
| 27 | 1***8 | Заглушка | |
| 28 | 1***) | Корпус | |
| 29 | 0***) | Рукав высокого давления | |
| 29 | 0***) | Рукав высокого давления | |
| 30 | 2***0 | Кольцо защитное | |
| 31 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 32 | 2***5 | Болт М10-6gх65 | |
| 32 | 2***0 | Болт М10-6gх65 | |
| 33 | 0***7 | Угольник | |
| 33 | 0***0 | Угольник | |
| 34 | Б***0 | Болт М10-6gx30 | |
| 35 | 1***9 | Крышка | |
| 36 | 1***1 | Скребок | |
| 37 | Ш***1 | Шплинт 6,3x71 | |
| 38 | 3***1 | Гайка М30х2 | |
| 38 | 3***0 | Гайка М30х2 | |
| 39 | 3***1 | Шайба 30 | |
| 39 | 3***0 | Шайба 30 | |
| 40 | 1***8 | Шарнир | |
| 41 | 1***2 | Шарнир | |
| 42 | 1***4 | Шток | |
| 42 | 1***0 | Шток | |
| 43 | 1***) | Палец | |
| 44 | Б***5 | Болт М12x1,5-6gx35 | |
| 45 | Ш***Т | Шайба 12 ОТ | |
| 46 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 47 | 1***0 | Кольцо защитное | |
| 48 | 0***8 | Кольцо 094-100-36-2-51-1668 | |
| 49 | 2***1 | Болт 3M16x1,5-6gx70 | |
| 49 | 2***0 | Болт 3M16x1,5-6gx70 | |
| 50 | Ш***Т | Шайба 16 ОТ | |
| 51 | 2***1 | Планка | |
| 51 | 2***0 | Планка | |
| 52 | 2***0 | Скоба | |
| 52 | 2***0 | Скоба | |
| 53 | 4***5 | Втулка | |
| 54 | 2***5 | Болт М16х1,5-6х25.66.019 ГОСТ7796-70 | |
| 54 | 2***0 | Болт М16х1,5-6х25.66.029 ГОСТ 7796-70 | |
| 55 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 55 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 56 | Е***2 | Уплотнение штоковое Е01-063-12 | |
| 57 | 3***1 | Кольцо уплотнительное | |
| 58 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 59 | Е***2 | Грязесъемник Е50-А-063-12 | |
| 60 | 2***) | Грязесъемник 3-d |
