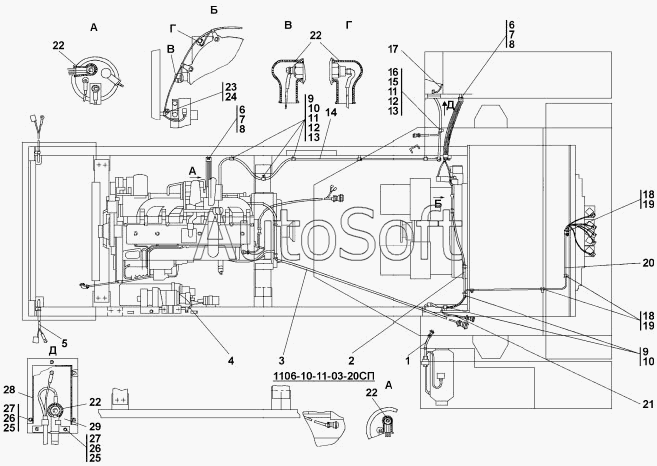

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 1106-10-11-03СП Установка электрооборудования на раме
21
14
15
16
17
17
17
18
18
19
19
20
20
21
14
22
22
22
22
23
24
25
25
25
26
26
27
27
28
28
29
29
7
7
1106-10-11-03-20СП -20SP
1
1
2
2
3
3
4
5
5
5
1106-10-11-03СП(SP)
6
6
6
8
8
8
9
9
10
10
11
11
12
12
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1106-10-11-03-20СП -20SP | 1***P | Установка электрооборудования на раме | |
| 1106-10-11-03СП(SP) | 1***) | Установка электрооборудования на раме | |
| 1 | 0***) | Жгут | |
| 1 | 0***) | Жгут | |
| 2 | 1***P | Жгут | |
| 2 | 1***) | Жгут | |
| 3 | 1***P | Электрооборудование двигателя | |
| 3 | 1***) | Электрооборудование двигателя | |
| 4 | 1***) | Электрооборудование подогревателя | |
| 5 | 0***) | Электрооборудование передней облицовки | |
| 5 | 0***) | Электрооборудование передней облицовки | |
| 5 | 0***) | Электрооборудование передней облицовки | |
| 6 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 6 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 7 | Ш***Т | Шайба 12 ОТ | |
| 8 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 9 | 7***4 | Прокладка | |
| 10 | 7***9 | Хомутик | |
| 11 | Б***6 | Болт М8-6gx16 | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 13 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 14 | 3***P | Провод | |
| 14 | 3***) | Провод | |
| 15 | 7***8 | Хомутик | |
| 16 | 7***2 | Прокладка | |
| 17 | 0***) | Установка электрооборудования в контейнере АКБ | |
| 17 | 0***) | Установка электрооборудования в контейнере АКБ | |
| 17 | 0***) | Установка электрооборудования в контейнере АКБ | |
| 18 | 4***9 | Хомутик | |
| 19 | 7***6 | Прокладка | |
| 20 | 0***) | Жгут | |
| 20 | 0***) | Жгут | |
| 21 | 1***) | Жгут | |
| 21 | 1***) | Жгут | |
| 22 | 7***6 | Наконечник | |
| 23 | 7***7 | Прокладка | |
| 24 | 7***0 | Хомутик | |
| 25 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 26 | Ш***Т | Шайба 6Т | |
| 27 | Г***6 | Гайка М6 | |
| 28 | 4***7 | Кожух | |
| 28 | 4***0 | Кожух | |
| 29 | 4***2 | Зажим | |
| 29 | 4***0 | Зажим |
