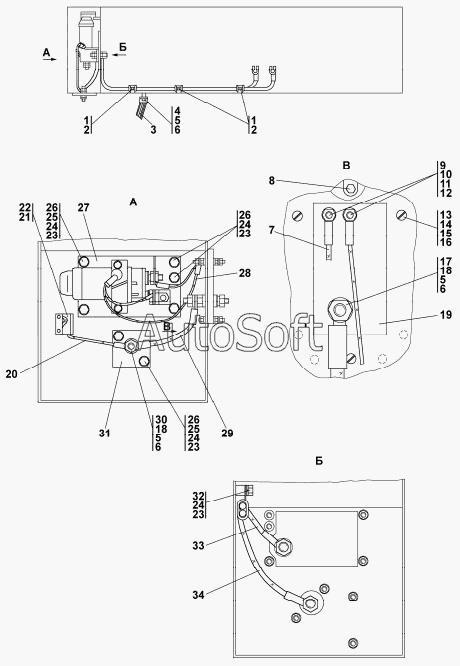

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 0902-10-12СП Установка электрооборудования в контейнере АКБ
28
19
20
20
21
22
23
23
23
23
23
24
24
24
24
25
25
26
26
26
27
27
27
19
28
29
29
30
30
31
31
32
33
33
34
34
9
1
1
2
2
3
3
4
4
5
5
5
6
6
6
6
7
7
8
9
0902-10-12СП(SP)
10
11
12
12
13
14
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0902-10-12СП(SP) | 0***) | Установка электрооборудования в контейнере АКБ | |
| 1 | 4***8 | Хомутик | |
| 2 | 7***1 | Прокладка | |
| 3 | 4***) | Провод | |
| 3 | 4***) | Провод | |
| 4 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 4 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 5 | Ш***Т | Шайба 12.ОТ | |
| 6 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 7 | 2***P | Провод | |
| 7 | 2***) | Провод | |
| 8 | Б***6 | Болт М6-6gx16 | |
| 9 | 2***0 | Шпилька М5(3п/6g)х40.88.35.013 ГОСТ 22038-76 | |
| 9 | 2***0 | Шпилька | |
| 10 | Г***5 | Гайка М5 | |
| 11 | Ш***5 | Шайба 5 | |
| 12 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 13 | В***6 | Винт ВМ6-6gx16 | |
| 14 | Г***6 | Гайка М6 | |
| 15 | Ш***Т | Шайба 6Т | |
| 16 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 17 | 4***6 | Шпилька | |
| 17 | 4***0 | Шпилька | |
| 18 | Г***2 | Гайка М12 | |
| 19 | 5***7 | Плата | |
| 19 | 5***0 | Плата | |
| 20 | 2***P | Провод | |
| 20 | 2***) | Провод | |
| 21 | В***5 | Винт ВМ3-6gx25 | |
| 22 | 3***0 | Розетка 47к ыш3.647.077ТУ | |
| 23 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 23 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 24 | Ш***Т | Шайба 8Т | |
| 25 | Г***8 | Гайка М8 | |
| 26 | Б***5 | Болт М8-6gx25 | |
| 27 | 4***) | Панель | |
| 27 | 4***) | Панель | |
| 27 | 4***) | Панель | |
| 28 | 3***) | Провод | |
| 28 | 3***) | Провод | |
| 29 | 3***P | Провод | |
| 29 | 3***) | Провод | |
| 30 | 4***1 | Шпилька | |
| 30 | 4***0 | Шпилька | |
| 31 | 2***6 | Панель | |
| 31 | 2***0 | Панель | |
| 32 | Б***8 | Болт М8-6gx16.88 | |
| 33 | 2***P | Провод | |
| 33 | 2***) | Провод | |
| 34 | 2***P | Провод | |
| 34 | 2***) | Провод |
