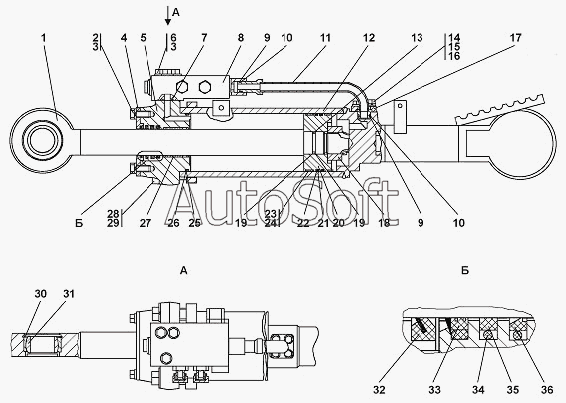

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 011101-93-561-02СП Гидрораскос
28
18
19
19
20
21
22
23
24
25
26
27
28
17
29
29
30
30
31
32
33
34
35
36
9
9
011101-93-561--02-20СП(SP)
1
1
2
3
3
4
5
6
6
7
8
011101-93-561--02СП(SP)
10
10
11
11
12
13
14
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011101-93-561--02-20СП(SP) | 0***) | Гидрораскос диам.140 | |
| 011101-93-561--02СП(SP) | 0***) | Гидрораскос диам.140 | |
| 1 | 0***2 | Шток | |
| 1 | 0***0 | Шток | |
| 2 | Б***5 | Болт М12x1,25-6gx25 | |
| 3 | Ш***Т | Шайба 12 ОТ | |
| 4 | 1***6 | Скребок | |
| 5 | 0***6 | Крышка | |
| 6 | 2***5 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 6 | 2***0 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 7 | 0***8 | Кольцо 020-025-30-2-51-1668 | |
| 8 | 0***) | Гидрозамок | |
| 9 | 0***8 | Кольцо 022-028-36-2-51-1668 | |
| 10 | 2***3 | Кольцо защитное | |
| 11 | 0***) | Трубопровод | |
| 11 | 0***) | Трубопровод | |
| 12 | 0***) | Корпус | |
| 13 | 0***8 | Кольцо 040-048-46-2-51-1668 | |
| 14 | Б***0 | Болт М10-6gx30 | |
| 15 | Ш***Т | Шайба 10 ОТ | |
| 16 | 3***0 | Шайба 10 | |
| 16 | 3***0 | Шайба 10 | |
| 17 | 2***5 | Фланец | |
| 17 | 2***0 | Фланец | |
| 18 | 3***1 | Гайка специальная | |
| 19 | 4***2 | Кольцо защитное | |
| 20 | 0***1 | Поршень | |
| 21 | 3***5 | Кольцо уплотнительное | |
| 22 | 1***8 | Кольцо 125-135-58-2-51-1668 | |
| 23 | 3***4 | Втулка опорная | |
| 24 | Е***5 | Кольцо опорно-направляющее поршневое Е21Т-140-15-3,5 | |
| 25 | 1***1 | Кольцо 130-140-58-2-ИРП1314-1 | |
| 26 | 2***0 | Кольцо защитное | |
| 27 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 28 | 3***2 | Шайба | |
| 28 | 3***0 | Шайба | |
| 29 | 2***0 | Болт М30x2-6gx80 | |
| 29 | 2***0 | Болт М30x2-6gx80 | |
| 30 | 7***0 | Кольцо С90 | |
| 30 | 7***0 | Кольцо С90 | |
| 31 | Ш***0 | Подшипник ШСЛ60 | |
| 32 | 2***) | Грязесъемник 3-d | |
| 33 | Е***2 | Грязесъемник Е50-А-063-12 | |
| 34 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 35 | 3***1 | Кольцо уплотнительное | |
| 36 | Е***2 | Уплотнение штоковое Е01-063-12 |
