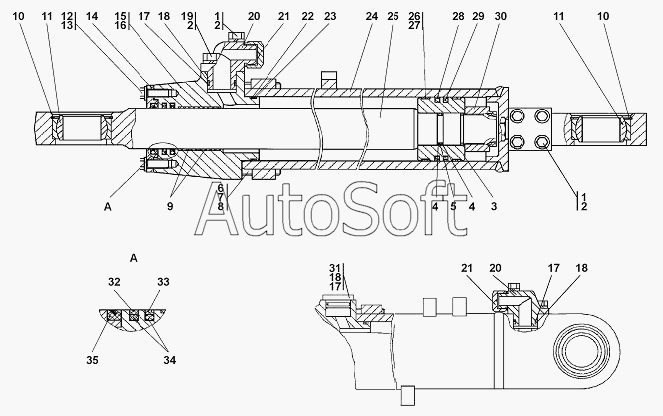

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 011101-97-543-03СП Гидроцилиндр
26
18
18
18
19
20
20
20
21
21
22
23
24
25
25
17
17
17
27
28
29
30
31
31
32
33
34
35
7
011101-97-543-03-20СП(SP)
1
1
1
2
2
2
3
4
4
5
6
6
7
011101-97-543-03СП(SP)
8
9
10
10
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 011101-97-543-03-20СП(SP) | 0***) | Гидроцилиндр диам. 100 | |
| 011101-97-543-03СП(SP) | 0***) | Гидроцилиндр диам. 100 | |
| 1 | 2***5 | Болт М10-6gх65 | |
| 1 | 2***0 | Болт М10-6gх65 | |
| 2 | Ш***Т | Шайба 10 ОТ | |
| 3 | 1***3 | Поршень | |
| 4 | 4***5 | Шайба защитная | |
| 5 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 2***5 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 6 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 7 | 2***1 | Болт 3M16x1,5-6gx70 | |
| 7 | 2***0 | Болт 3M16x1,5-6gx70 | |
| 8 | Ш***Т | Шайба 16 ОТ | |
| 9 | К***о | Кольцо | |
| 10 | 5***0 | Кольцо С85 | |
| 10 | 5***0 | Кольцо С85 | |
| 11 | Ш***5 | Подшипник ШС55 | |
| 12 | Б***5 | Болт М12x1,25-6gx35 | |
| 13 | Ш***Т | Шайба 12 ОТ | |
| 14 | 1***6 | Скребок | |
| 15 | 1***0 | Крышка | |
| 16 | 1***2 | Крышка | |
| 17 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | 2***0 | Кольцо защитное | |
| 19 | Б***0 | Болт М10-6gx30 | |
| 20 | 0***7 | Угольник | |
| 20 | 0***0 | Угольник | |
| 21 | 4***4 | Колпачок | |
| 22 | 1***0 | Кольцо защитное | |
| 23 | 0***8 | Кольцо 094-100-36-2-51-1668 | |
| 24 | 0***) | Корпус | |
| 25 | 0***4 | Шток | |
| 25 | 0***0 | Шток | |
| 26 | 1***4 | Втулка опорная | |
| 27 | Е***0 | Кольцо опорно-направляющее поршневое Е21Т-100-12-3,0 | |
| 28 | 1***3 | Кольцо уплотнительное | |
| 29 | 0***8 | Кольцо 080-090-58-2-5-1668 | |
| 30 | 1***5 | Гайка специальная | |
| 31 | 2***0 | Заглушка | |
| 31 | 2***0 | Заглушка | |
| 32 | 3***1 | Кольцо уплотнительное | |
| 33 | Е***2 | Уплотнение штоковое Е01-063-12 | |
| 34 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 35 | 2***) | Грязесъемник 3-d |
