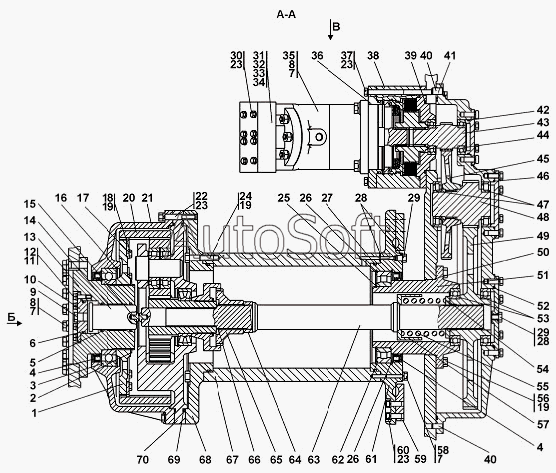

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 0901-96-10СП Лебедка
43
53
52
51
51
50
49
48
47
46
45
44
54
42
41
40
40
39
38
38
37
37
36
35
63
70
70
69
68
68
67
67
66
65
64
62
34
61
61
60
59
58
58
57
56
56
55
10
18
17
16
15
14
13
13
12
12
11
10
18
9
8
8
8
7
7
7
6
5
4
4
3
2
1
26
26
33
32
32
31
31
30
30
29
29
29
28
28
27
0901-96-10-20СП(SP)
25
24
24
23
23
23
23
22
22
21
21
20
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0901-96-10-20СП(SP) | 0***) | Лебедка | |
| 1 | 0***) | Муфта | |
| 2 | 7***5 | Кольцо С160 ГОСТ 13940-86 | |
| 3 | 1***2 | Подшипник 132 | |
| 4 | 1***1 | Манжета 180-220-15BASL (NBR) DIN3761 | |
| 5 | Q***4 | Кольцо QRAR 04332-№7004 Каталог: QUAD-RING SEAL | |
| 6 | 0***8 | Кольцо 070-080-58-2-51-1668 | |
| 7 | Ш***Т | Шайба 16 ОТ | |
| 8 | 2***0 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 9 | 7***7 | Пробка | |
| 10 | 0***3 | Крышка | |
| 10 | 0***0 | Крышка | |
| 11 | Ш***Т | Шайба 10 ОТ | |
| 12 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 12 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 13 | 0***5 | Фланец | |
| 13 | 0***0 | Фланец | |
| 14 | 0***0 | Поршень | |
| 15 | 3***3 | Пята | |
| 16 | 7***6 | Кольцо С240 ГОСТ 13941-86 | |
| 17 | 0***К | Планка | |
| 18 | 2***1 | Болт 3М10-6gх25 | |
| 18 | 2***0 | Болт 3M10-6gx25 | |
| 19 | 1***С | Проволока 1,0-0-С | |
| 20 | 0***К | Шестерня | |
| 21 | 0***2 | Корпус | |
| 21 | 0***0 | Корпус | |
| 22 | 2***5 | Болт М12х1,25-6gх80 ГОСТ 7795-70 | |
| 22 | 2***0 | Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70 | |
| 23 | Ш***Т | Шайба 12 ОТ | |
| 24 | 2***5 | Болт | |
| 24 | 2***0 | Болт | |
| 25 | 5***1 | Кольцо С150 | |
| 26 | 5***1 | Кольцо С225 | |
| 27 | 2***3 | Кольцо 255-265-58-2-3 | |
| 28 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 29 | 3***6 | Пробка | |
| 29 | 3***0 | Пробка | |
| 30 | 2***8 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 30 | 2***0 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 31 | 1***7 | Фланец | |
| 31 | 1***0 | Фланец | |
| 32 | 3***5 | Пробка | |
| 32 | 3***0 | Пробка | |
| 33 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 34 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 35 | 3***6 | Гидромотор 310.3.112.00.06 | |
| 36 | 1***3 | Кольцо 170-175-36-2-3 | |
| 37 | 2***5 | Болт M12-6gx160 | |
| 37 | 2***0 | Болт М2-6gх160 ГОСТ 7796-70 | |
| 38 | 0***) | Тормоз | |
| 38 | 0***) | Тормоз | |
| 39 | 1***8 | Кольцо 170-180-58-2-51-1668 | |
| 40 | 3***0 | Штифт | |
| 41 | 4***8 | Кольцо | |
| 42 | 0***8 | Кольцо 079-085-36-2-51-1668 | |
| 43 | 0***4 | Вал | |
| 44 | 2***9 | Подшипник 209 | |
| 45 | 0***) | Шестерня | |
| 46 | 1***8 | Кольцо 114-120-36-2-51-1668 | |
| 47 | 4***2 | Муфта | |
| 48 | 0***1 | Вал-шестерня | |
| 49 | 0***) | Шестерня | |
| 50 | 1***3 | Кольцо 185-190-36-2-3 | |
| 51 | 0***7 | Опора | |
| 51 | 0***0 | Опора | |
| 52 | 1***5 | Кольцо 145-155-46-2-5 | |
| 53 | 1***8 | Подшипник 118 | |
| 54 | 0***8 | Кольцо | |
| 55 | Т***5 | Пружина 8ТД.28512 | |
| 56 | 2***5 | Болт 3М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 56 | 2***0 | Болт 3М16х1,5-6gх45 ГОСТ 7796-70 | |
| 57 | 0***) | Стакан | |
| 58 | 2***6 | Болт M12x1,5-6gx85 | |
| 58 | 2***0 | Болт M12x1,5-6gx85 | |
| 59 | 1***1 | Зажим | |
| 60 | Б***5 | Болт М12-6gx35 | |
| 61 | 0***2 | Реборда | |
| 61 | 0***0 | Реборда | |
| 62 | 3***0 | Подшипник 32130 | |
| 63 | 0***6 | Торсион | |
| 64 | 0***9 | Втулка | |
| 65 | 0***8 | Муфта | |
| 66 | 5***9 | Кольцо С60 | |
| 67 | 0***4 | Барабан | |
| 67 | 0***0 | Барабан | |
| 68 | 0***6 | Реборда | |
| 68 | 0***0 | Реборда | |
| 69 | 4***5 | Кольцо | |
| 70 | 0***) | Редуктор планетарный | |
| 70 | 0***) | Редуктор планетарный |
