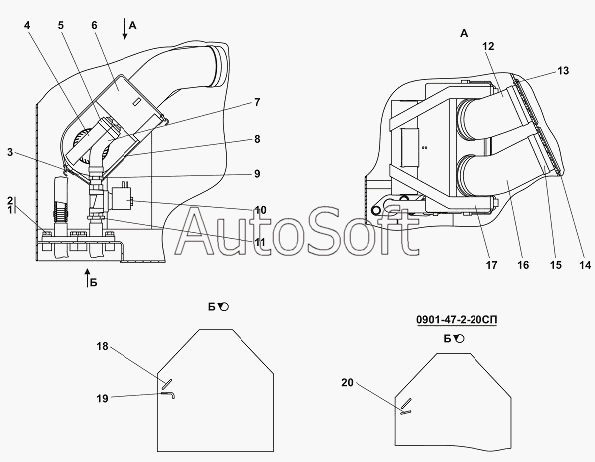

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 0901-47-2СП Установка зависимого отопителя кабины
9
20
19
18
18
17
16
15
14
13
12
11
10
0901-47-2СП(SP)
8
7
7
6
5
4
4
3
2
1
0901-47-2-20СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0901-47-2-20СП(SP) | 0***) | Установка зависимого отопителя кабины | |
| 0901-47-2СП(SP) | 0***) | Установка зависимого отопителя кабины | |
| 1 | Ш***Т | Шайба 10 ОТ | |
| 2 | Б***0 | Болт М10-6gx30 | |
| 3 | 4***1 | Прокладка | |
| 4 | 4***1 | Рукав | |
| 4 | 4***0 | Рукав | |
| 5 | D***2 | Шланговый хомут DIN 3017-AS 20-32/ 12C7-W2 | |
| 6 | 2***1 | Отопитель зависимый Xeros 4000 | |
| 7 | 4***4 | Рукав | |
| 7 | 4***0 | Рукав | |
| 8 | 4***0 | Прокладка | |
| 9 | 1***2 | Переходник | |
| 10 | L***) | Электромагнитный клапан L113VA30A (DC) | |
| 11 | 1***5 | Контргайка | |
| 12 | 1***0 | Гофрошланг | |
| 13 | 3***8 | Заклепка 3120-32-08 | |
| 14 | 3***1 | Сопло | |
| 15 | D***2 | Шланговый хомут DIN 3017-AS 70-90/ 12C7-W2 | |
| 16 | 1***0 | Гофрошланг | |
| 17 | 2***0 | Ремень 2105-1311090 | |
| 18 | 0***) | Трубопровод | |
| 18 | 0***) | Трубопровод | |
| 19 | 0***P | Трубопровод | |
| 20 | 0***) | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
