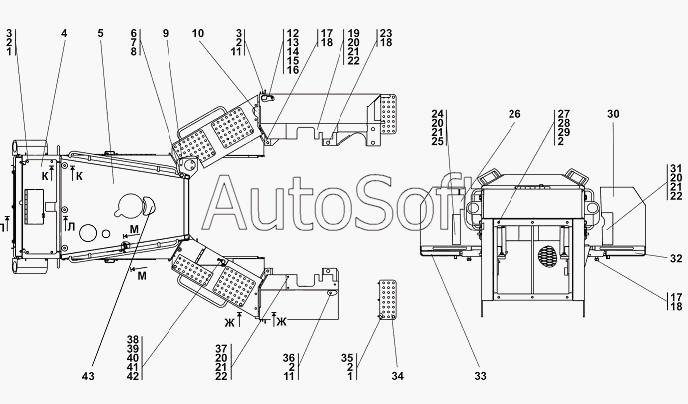

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 1102-55-3-01СП Облицовка
28
32
32
31
31
30
30
29
28
33
26
26
25
25
24
24
23
23
37
43
42
41
41
40
40
39
38
22
22
22
37
36
35
35
34
34
33
6
10
10
9
9
8
8
7
6
11
11
5
5
4
4
3
3
2
2
2
2
2
1
1
17
17
22
21
21
21
21
20
20
20
20
19
19
18
18
18
18
17
1
16
16
15
14
13
12
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 1 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 2 | Ш***Т | Шайба 12 ОТ | |
| 3 | Б***5 | Болт М12x1,25-6gx25 | |
| 4 | 0***) | Крышка | |
| 4 | 0***) | Крышка | |
| 5 | 1***P | Капот | |
| 5 | 1***) | Капот | |
| 6 | 2***5 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 7 | Ш***Т | Шайба 20 ОТ | |
| 8 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 9 | 0***P | Кронштейн | |
| 9 | 0***) | Кронштейн | |
| 10 | 0***4 | Уголок | |
| 10 | 0***0 | Уголок | |
| 11 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 12 | 2***4 | Кронштейн | |
| 13 | Б***6 | Болт М6-6gx16 | |
| 14 | Г***6 | Гайка М6 | |
| 15 | Ш***Т | Шайба 6Т | |
| 16 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 17 | 2***9 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт 24x2-6gx55 | |
| 18 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 19 | 0***) | Крышка | |
| 19 | 0***) | Крышка | |
| 20 | Б***0 | Болт М8-6gx20 | |
| 21 | Ш***Т | Шайба 8Т | |
| 22 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 22 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 23 | 2***0 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 24 | 0***1 | Крышка | |
| 24 | 0***0 | Крышка | |
| 25 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 26 | 0***) | Контейнер | |
| 26 | 0***) | Контейнер | |
| 28 | 3***1 | Шайба | |
| 28 | 3***0 | Шайба | |
| 29 | Б***5 | Болт М12x1,25-6gx65 | |
| 30 | 0***) | Контейнер | |
| 30 | 0***) | Контейнер | |
| 31 | 0***7 | Крышка | |
| 31 | 0***0 | Крышка | |
| 32 | 0***P | Крыло | |
| 32 | 0***) | Крыло | |
| 33 | 0***) | Крыло | |
| 33 | 0***) | Крыло | |
| 34 | 0***) | Ступенька | |
| 34 | 0***) | Ступенька | |
| 35 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 36 | Б***0 | Болт М12x1,25-6gx20 | |
| 37 | 0***P | Крышка | |
| 37 | 0***) | Крышка | |
| 38 | 2***) | Ручка | |
| 39 | 2***5 | Стержень | |
| 40 | 4***1 | Кольцо | |
| 40 | 4***0 | Кольцо | |
| 41 | 7***3 | Пружина | |
| 41 | 7***0 | Пружина | |
| 42 | Ш***5 | Шплинт 4x25 | |
| 43 | 1***) | Изоляция теплошумовая |
