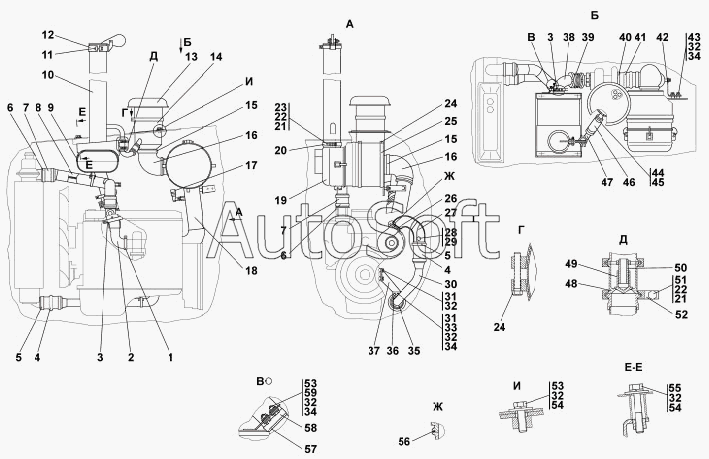

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 1106-05-4СП Установка систем воздухоочистки и выпуска
36
44
43
42
42
41
40
39
38
38
37
37
44
36
35
35
34
34
34
34
33
32
32
32
32
32
32
31
31
30
30
29
52
59
58
58
57
57
56
55
55
54
54
54
53
53
28
52
51
50
50
49
48
47
47
46
46
45
8
13
13
12
12
11
11
10
10
9
9
8
14
7
7
7
6
6
5
5
3
3
3
4
4
2
2
1
1106-05-4-20СП(SP)
21
21
28
27
27
26
25
25
24
24
24
23
23
22
22
1106-05-4СП(SP)
20
20
19
19
18
18
17
16
16
15
15
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1106-05-4-20СП(SP) | 1***) | Установка систем воздухоочистки и выпуска | |
| 1106-05-4СП(SP) | 1***) | Установка систем воздухоочистки и выпуска | |
| 1 | X***7 | Хомут XS9137 | |
| 2 | 1***) | Газовод | |
| 2 | 1***) | Газовод | |
| 3 | 1***) | Хомут | |
| 3 | 1***) | Хомут | |
| 4 | Р***6 | Рукав IL9156 | |
| 5 | I***6 | Хомут IL9156 | |
| 6 | D***2 | Шланговый хомут DIN3017-AS80-100/ 12C 7-W2 | |
| 7 | 4***1 | Рукав | |
| 7 | 4***0 | Рукав | |
| 8 | 1***) | Воздуховод верхний | |
| 8 | 1***) | Воздуховод верхний | |
| 9 | 1***) | Глушитель | |
| 9 | 1***) | Глушитель | |
| 10 | 1***) | Труба выпускная | |
| 10 | 1***) | Труба выпускная | |
| 11 | 2***0 | Болт | |
| 11 | 2***0 | Болт | |
| 12 | 1***) | Крышка с хомутом | |
| 12 | 1***) | Крышка с хомутом | |
| 13 | 4***) | Воздухозаборник | |
| 13 | 4***) | Воздухозаборник | |
| 14 | 1***) | Воздуховод циклонный | |
| 14 | 1***) | Воздуховод циклонный | |
| 15 | 2***) | Хомут | |
| 15 | 2***) | Хомут | |
| 16 | 5***5 | Шланг угловой ТУ38.105.823-88 | |
| 17 | С***) | Индикатор засоренности воздушного фильтра СА 8007(178957) | |
| 18 | 1***) | Воздуховод | |
| 18 | 1***) | Воздуховод | |
| 19 | Ф***) | Фильтр воздушный ФВ722.1109510 (740.1109510-03) | |
| 19 | Ф***2 | Фильтр воздушный ФВ722.1109510 (740.1109510-03)Т2 | |
| 20 | 2***) | Бугель | |
| 20 | 2***) | Бугель | |
| 21 | Ш***Т | Шайба 8Т | |
| 22 | Г***8 | Гайка М8 | |
| 23 | Б***0 | Болт М10-6gx50 | |
| 23 | Б***5 | Болт М8-6gx45 | |
| 24 | 2***0 | Болт | |
| 24 | 2***0 | Болт | |
| 25 | 1***) | Хомут | |
| 25 | 1***) | Хомут | |
| 26 | I***1 | Хомут IT9011 | |
| 27 | 1***) | Воздуховод | |
| 27 | 1***) | Воздуховод | |
| 28 | 3***0 | Пробка | |
| 28 | 3***0 | Пробка | |
| 29 | 1***2 | Кольцо 14x20 МН4152-62 | |
| 30 | 1***) | Воздуховод нижний | |
| 30 | 1***) | Воздуховод нижний | |
| 31 | М***0 | Болт М12-6gx30 | |
| 32 | Ш***Т | Шайба 12 ОТ | |
| 33 | Г***2 | Гайка М12 | |
| 34 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 34 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 35 | 4***P | Хомут | |
| 35 | 4***) | Хомут | |
| 36 | 1***) | Кронштейн | |
| 36 | 1***) | Кронштейн | |
| 37 | 1***8 | Кронштейн | |
| 37 | 1***0 | Кронштейн | |
| 38 | 1***) | Газовод | |
| 38 | 1***) | Газовод | |
| 39 | Е***Б | Компенсатор ЕАЛР.302666. 010СБ | |
| 40 | I***4 | Хомут IL6074 | |
| 41 | С***4 | Рукав СА6074 | |
| 42 | 1***0 | Кронштейн | |
| 42 | 1***0 | Кронштейн | |
| 43 | Б***0 | Болт М12x1,25-6gx30 | |
| 44 | 4***) | Хомут | |
| 44 | 4***) | Хомут | |
| 45 | D***2 | Шланговый хомут DIN3017-AS30-45/ 12C 7-W2 | |
| 46 | 4***9 | Рукав | |
| 46 | 4***0 | Рукав | |
| 47 | 1***) | Труба | |
| 47 | 1***) | Труба | |
| 48 | 0***К | Корпус | |
| 49 | 0***К | Клапан | |
| 50 | 0***К | Направляющая | |
| 50 | 0***) | Направляющая | |
| 51 | Б***0 | Болт М8-6gx30 | |
| 52 | 4***5 | Хомут | |
| 52 | 4***0 | Хомут | |
| 53 | 2***9 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 54 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 54 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 55 | 2***9 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 55 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 795-70 | |
| 56 | I***) | Кольцо уплотнительное IT9016 (3883284) | |
| 57 | 1***) | Кронштейн | |
| 57 | 1***) | Кронштейн | |
| 58 | 4***P | Хомут | |
| 58 | 4***) | Хомут | |
| 59 | Г***5 | Гайка М12x1,25 |
