Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 1106-60-3СП Система охлаждения
25
18
18
19
20
21
21
22
22
23
23
24
24
17
26
26
27
28
28
29
30
31
31
32
33
9
9
1
2
2
3
3
4
4
5
6
6
7
7
8
8
1
10
11
11
12
12
13
14
14
15
16
16

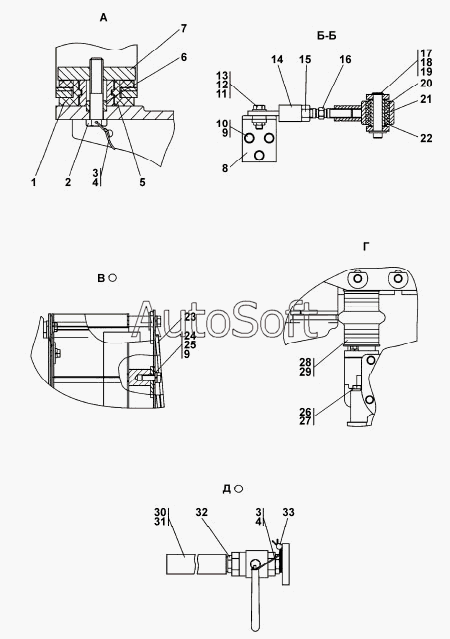

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***) | Амортизатор | |
| 1 | 2***) | Амортизатор | |
| 2 | 2***1 | Болт 3M16x1,5-6gx70 | |
| 2 | 2***0 | Болт 3M16x1,5-6gx70 | |
| 3 | 1***С | Проволока ГОСТ 3282-74 | |
| 4 | К***6 | Проволока ГОСТ 792-67 | |
| 5 | 2***6 | Амортизатор | |
| 6 | 2***0 | Втулка | |
| 6 | 2***0 | Втулка | |
| 7 | 2***9 | Плита | |
| 7 | 2***0 | Плита | |
| 8 | 0***) | Кронштейн | |
| 8 | 0***) | Кронштейн | |
| 9 | Ш***Т | Шайба 10 ОТ | |
| 10 | Б***0 | Болт М10-6gx20 | |
| 11 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 12 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 12 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 13 | Б***5 | Болт М12x1,25-6gx35 | |
| 14 | 0***) | Втулка | |
| 14 | 0***) | Втулка | |
| 15 | Г***5 | Гайка М16x1,5 | |
| 16 | 2***7 | Стержень | |
| 16 | 2***0 | Стержень | |
| 17 | 4***0 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 18 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 19 | Ш***0 | Шплинт 4x40 | |
| 20 | 4***3 | Втулка | |
| 21 | 2***P | Втулка | |
| 21 | 2***) | Втулка | |
| 22 | 2***8 | Втулка | |
| 22 | 2***0 | Втулка | |
| 23 | 1***) | Ограждение | |
| 23 | 1***) | Ограждение | |
| 24 | 4***1 | Шайба | |
| 24 | 4***0 | Шайба | |
| 25 | Б***0 | Болт М10-6gx30 | |
| 26 | 2***8 | Болт М12х1,25-6gх95 | |
| 26 | 2***0 | Болт М12х1,25-6gх95 | |
| 27 | Ш***Т | Шайба 12 ОТ | |
| 28 | 4***) | Хомут | |
| 28 | 4***) | Хомут | |
| 29 | 4***2 | Рукав | |
| 30 | D***2 | Шланговый хомут DIN3017-AL30-45/ 12C7-W2 | |
| 31 | 4***8 | Рукав | |
| 31 | 4***0 | Рукав | |
| 32 | 2***2 | Наконечник | |
| 33 | 2***4 | Пломба свинцовая |
