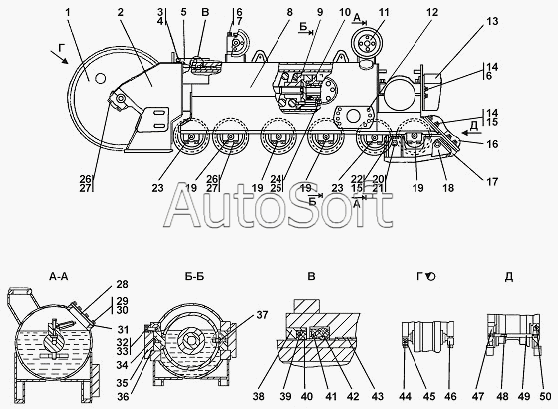

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 1101-21-72СП/-73СП Тележка
25
32
31
31
30
29
28
27
27
27
26
26
26
25
32
24
23
23
22
21
21
20
20
19
19
19
19
19
18
42
50
49
48
48
47
46
46
45
45
44
43
18
41
40
39
38
37
36
35
34
33
33
5
10
10
9
9
8
8
8
8
7
7
6
6
10
5
4
4
3
2
2
1
1
1101-21-73-20СП(SP)
1101-21-73СП(SP)
1101-21-72-20СП(SP)
15
15
18
18
17
17
17
17
16
16
16
16
15
1101-21-72СП(SP)
14
14
14
13
13
13
13
12
11
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-21-72-20СП(SP) | 1***) | Тележка | |
| 1101-21-72СП(SP) | 1***) | Тележка | |
| 1101-21-73-20СП(SP) | 1***) | Тележка | |
| 1101-21-73СП(SP) | 1***) | Тележка | |
| 1 | 1***) | Колесо натяжное | |
| 1 | 1***) | Колесо натяжное | |
| 2 | 1***) | Рама тележки передняя | |
| 2 | 1***) | Рама тележки передняя | |
| 3 | Б***0 | Болт М12-6gx20 | |
| 4 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 4 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 5 | 1***0 | Кожух | |
| 5 | 1***0 | Кожух | |
| 6 | Ш***Т | Шайба 16 ОТ | |
| 7 | 2***2 | Болт | |
| 7 | 2***0 | Болт | |
| 8 | 1***) | Рама тележки | |
| 8 | 1***) | Рама тележки | |
| 8 | 1***) | Рама тележки | |
| 8 | 1***) | Рама тележки | |
| 9 | 1***) | Механизм сдавания | |
| 9 | 1***) | Механизм сдавания | |
| 10 | 1***P | Механизм натяжения | |
| 10 | 1***) | Механизм натяжения | |
| 10 | 1***) | Механизм натяжения | |
| 10 | 1***) | Механизм натяжения | |
| 11 | 1***) | Каток поддерживающий | |
| 11 | 1***) | Каток поддерживающий | |
| 12 | 4***1 | Пробка | |
| 13 | 1***P | Отбойник | |
| 13 | 1***) | Отбойник | |
| 13 | 1***) | Отбойник | |
| 13 | 1***) | Отбойник | |
| 14 | 2***1 | Болт М16-6gх30 | |
| 14 | 2***0 | Болт M16-6gx30 | |
| 15 | 7***9 | Шайба ГОСТ 11371-78 | |
| 15 | 7***0 | Шайба ГОСТ 11371-78 | |
| 16 | 1***P | Отбойник | |
| 16 | 1***) | Отбойник | |
| 16 | 1***) | Отбойник | |
| 16 | 1***) | Отбойник | |
| 17 | 1***) | Щиток | |
| 17 | 1***) | Щиток | |
| 17 | 1***) | Щиток | |
| 17 | 1***) | Щиток | |
| 18 | 1***P | Щиток | |
| 18 | 1***) | Щиток | |
| 18 | 1***P | Щиток | |
| 18 | 1***) | Щиток | |
| 19 | 1***P | Каток опорный | |
| 19 | 1***) | Каток опорный | |
| 20 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 20 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 21 | 3***0 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 21 | 3***0 | Гайка М20х1,5 | |
| 22 | Б***5 | Болт М16-6gx45 | |
| 23 | 1***) | Каток опорный | |
| 23 | 1***) | Каток опорный | |
| 24 | Ш***Т | Шайба 20 ОТ | |
| 25 | 2***0 | Болт M20x1,5-6gx120 | |
| 25 | 2***0 | Болт M20x1,5-6gx120 | |
| 26 | 2***2 | Болт M20-6gx85 | |
| 26 | 2***0 | Болт M20-6gx85 | |
| 27 | 3***7 | Шайба | |
| 27 | 3***0 | Шайба | |
| 28 | 0***1 | Крышка | |
| 29 | Ш***Т | Шайба 8Т | |
| 30 | Б***6 | Болт М8-6gx16 | |
| 31 | 4***7 | Прокладка | |
| 31 | 4***0 | Прокладка | |
| 32 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 32 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 33 | 3***1 | Шайба | |
| 33 | 3***0 | Шайба | |
| 34 | 1***1 | Вкладыш | |
| 35 | 1***5 | Крышка | |
| 36 | 0***8 | Кольцо | |
| 37 | 1***7 | Стопор | |
| 38 | 1***4 | Каркас | |
| 39 | 4***6 | Кольцо упругое | |
| 40 | 1***2 | Манжета | |
| 41 | 1***3 | Манжета | |
| 42 | 4***7 | Кольцо упругое | |
| 43 | 1***9 | Втулка | |
| 44 | 3***0 | Штифт | |
| 45 | 1***1 | Крышка | |
| 45 | 1***0 | Крышка | |
| 46 | 1***0 | Крышка | |
| 46 | 1***0 | Крышка | |
| 47 | 1***9 | Крышка | |
| 48 | 1***0 | Стяжка | |
| 48 | 1***0 | Стяжка | |
| 49 | 1***5 | Труба | |
| 50 | 3***1 | Штифт |
