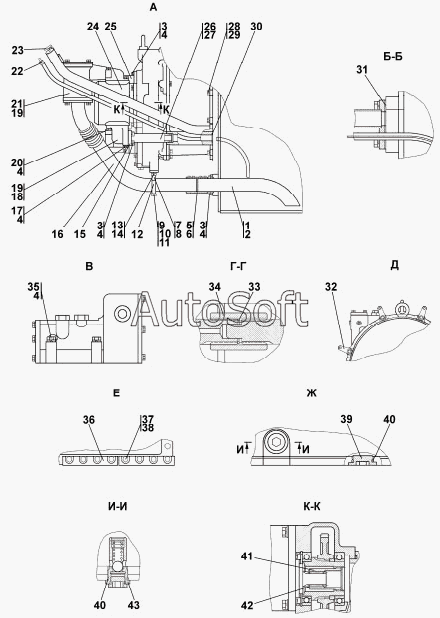

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 1101-16-2-05СП Установка трансмиссии
27
32
32
31
31
30
29
28
28
33
26
26
25
25
24
24
23
23
34
35
35
36
36
37
37
38
39
39
40
40
41
42
43
43
12
1
2
3
3
3
4
4
4
4
4
4
5
6
7
7
8
9
9
10
11
11
12
1
13
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***) | Трубопровод | |
| 1 | 1***) | Трубопровод | |
| 2 | 0***1 | Кольцо 075-081-36-2-ИРП1314-1 | |
| 3 | Б***5 | Болт М12-6gx25 | |
| 4 | Ш***Т | Шайба 12 ОТ | |
| 5 | 4***2 | Рукав | |
| 6 | 1***2 | Хомут 1070-У-02 | |
| 7 | 1***3 | Бугель | |
| 7 | 1***0 | Бугель | |
| 8 | 4***0 | Пластина 2Н-I ТМКЩ-С2-3 | |
| 9 | 2***0 | Болт М8-6gх55 | |
| 9 | 2***0 | Болт М8-6gх55 | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | 1***) | Опора | |
| 12 | 1***) | Опора | |
| 13 | Б***0 | Болт М10-6gx20 | |
| 14 | Ш***Т | Шайба 10 ОТ | |
| 15 | 2***3 | Фланец | |
| 15 | 2***0 | Фланец | |
| 16 | 1***5 | Труба | |
| 16 | 1***0 | Труба | |
| 17 | 2***1 | Болт 3М 12-6х110 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт M12-6gx110 | |
| 18 | 1***2 | Фланец | |
| 18 | 1***0 | Фланец | |
| 19 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | Б***0 | Болт М12-6gx30 | |
| 21 | 1***) | Заборник | |
| 21 | 1***) | Заборник | |
| 22 | 0***) | Линейка | |
| 23 | 2***) | Пробка | |
| 23 | 2***) | Пробка | |
| 24 | Н***Т | Насос НШ 100А-3Т | |
| 24 | Н***3 | Насос ОСТ 23.1.92-88 | |
| 25 | 1***) | Кожух | |
| 25 | 1***) | Кожух | |
| 26 | 1***) | Труба | |
| 26 | 1***) | Труба | |
| 27 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | 2***0 | Болт 3М14х1,5-6gx35 | |
| 28 | 2***0 | Болт 3М14х1,5-6gх35 | |
| 29 | Ш***Т | Шайба 14 ОТ | |
| 30 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | 4***0 | Прокладка | |
| 31 | 4***0 | Прокладка | |
| 32 | 4***8 | Планка | |
| 32 | 4***0 | Планка | |
| 33 | 5***5 | Кольцо С40 | |
| 34 | 1***1 | Муфта | |
| 35 | 2***9 | Болт 3М12-6gх65 | |
| 35 | 2***0 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 36 | 1***2 | Планка | |
| 36 | 1***0 | Планка | |
| 37 | 2***8 | Болт М16-6gх60 | |
| 37 | 2***0 | Болт М16-6gx60 | |
| 38 | Ш***Т | Шайба 16 ОТ | |
| 39 | 3***9 | Пробка | |
| 39 | 3***0 | Пробка | |
| 40 | 0***3 | Кольцо 040-045-30-2-3 | |
| 41 | 2***3 | Муфта | |
| 42 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 43 | 1***) | Клапан | |
| 43 | 1***) | Клапан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
