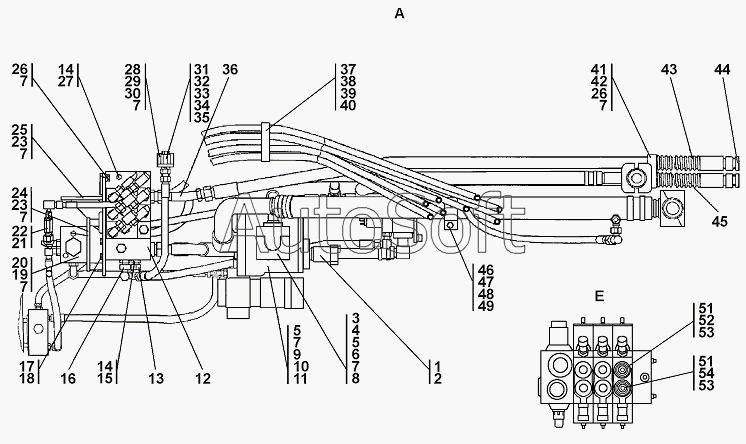

Каталог запасных частей к технике: Промтрактор Т-11.01К (2008). 1101-26-2СП Установка гидросистемы
36
42
42
41
41
40
39
38
38
37
37
43
36
35
35
34
33
32
32
31
31
30
48
54
54
53
53
52
52
51
51
49
49
30
47
47
46
46
45
45
44
44
43
9
16
15
15
14
14
13
13
12
11
11
10
16
9
8
7
7
7
7
7
7
7
7
6
6
5
5
4
3
3
2
23
23
29
28
28
27
27
26
26
25
25
24
24
1
22
22
21
20
20
19
18
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Муфта | |
| 2 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 3 | 0***1 | Фланец | |
| 3 | 0***0 | Фланец | |
| 4 | 4***9 | Шайба защитная | |
| 5 | Б***0 | Болт М12-6gx40 | |
| 6 | 2***9 | Болт М12-6gх100 | |
| 6 | 2***0 | Болт М12-6gх100 | |
| 7 | Ш***Т | Шайба 12 ОТ | |
| 8 | 0***8 | Кольцо 038-046-46-2-51-1668 | |
| 9 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 10 | 1***1 | Кольцо 100-110-58-2-ИРП1314-1 | |
| 11 | Н***3 | Насос НШ 100А-3 | |
| 11 | Н***Т | Насос НШ 100А-3Т | |
| 12 | М***1 | Гидрораспределитель М4-4130-20/ 3М4-15РНТV01 | |
| 13 | 0***К | Угольник | |
| 13 | 0***) | Угольник | |
| 14 | 0***К | Шайба специальная | |
| 15 | 0***К | Штуцер ввертной | |
| 15 | 0***К | Штуцер ввертной | |
| 16 | 0***К | Угольник | |
| 16 | 0***) | Угольник | |
| 17 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт М10-6gх25 ГОСТ 7796-70 | |
| 18 | Ш***Т | Шайба 10 ОТ | |
| 19 | Б***5 | Болт М12-6gx25 | |
| 20 | 0***) | Клапан | |
| 20 | 0***) | Клапан | |
| 21 | 0***8 | Кольцо | |
| 22 | 1***) | Фильтр | |
| 22 | 1***) | Фильтр | |
| 23 | Б***5 | Болт М12x1,25-6gx25 | |
| 24 | 0***3 | Планка | |
| 24 | 0***0 | Планка | |
| 25 | 0***P | Кронштейн | |
| 25 | 0***) | Кронштейн | |
| 26 | Б***0 | Болт М12x1,25-6gx40 | |
| 27 | 1***6 | Заглушка | |
| 27 | 1***0 | Заглушка | |
| 28 | 1***1 | Планка | |
| 28 | 1***0 | Планка | |
| 29 | 5***0 | Бонка | |
| 30 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 30 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 31 | 1***7 | Переходник | |
| 31 | 1***0 | Переходник | |
| 32 | 3***0 | Пробка | |
| 32 | 3***5 | Пробка | |
| 33 | Ш***Т | Шайба 20 ОТ | |
| 34 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 35 | Н***2 | Контргайка | |
| 35 | Н***1 | Контргайка | |
| 36 | 1***) | Трубопровод | |
| 36 | 1***) | Трубопровод | |
| 37 | 0***К | Бугель | |
| 37 | 0***К | Бугель | |
| 38 | 0***К | Бугель | |
| 38 | 0***К | Бугель | |
| 39 | Б***0 | Болт М8-6gx30 | |
| 40 | Г***8 | Гайка М8 | |
| 41 | 2***9 | Бугель | |
| 41 | 2***0 | Бугель | |
| 42 | 2***0 | Бугель | |
| 42 | 2***0 | Бугель | |
| 43 | 0***) | Рукав | |
| 43 | 0***) | Рукав | |
| 44 | 0***5 | Заглушка | |
| 44 | 0***0 | Заглушка | |
| 45 | 0***) | Рукав | |
| 45 | 0***) | Рукав | |
| 46 | 5***6 | Скоба | |
| 46 | 5***0 | Скоба | |
| 47 | 5***7 | Планка | |
| 47 | 5***0 | Планка | |
| 48 | 7***7 | Прокладка | |
| 49 | 2***5 | Болт М16х1,5-6х25.66.019 ГОСТ7796-70 | |
| 49 | 2***0 | Болт М16х1,5-6х25.66.029 ГОСТ 7796-70 | |
| 50 | Ш***Т | Шайба 16 ОТ | |
| 51 | 1***2 | Шайба специальная | |
| 51 | 1***0 | Шайба специальная | |
| 52 | 0***3 | Штуцер ввертной | |
| 52 | 0***0 | Штуцер ввертной | |
| 53 | 0***8 | Кольцо 024-028-25-2-51-1668 | |
| 54 | 0***1 | Штуцер ввертной | |
| 54 | 0***0 | Штуцер ввертной |
