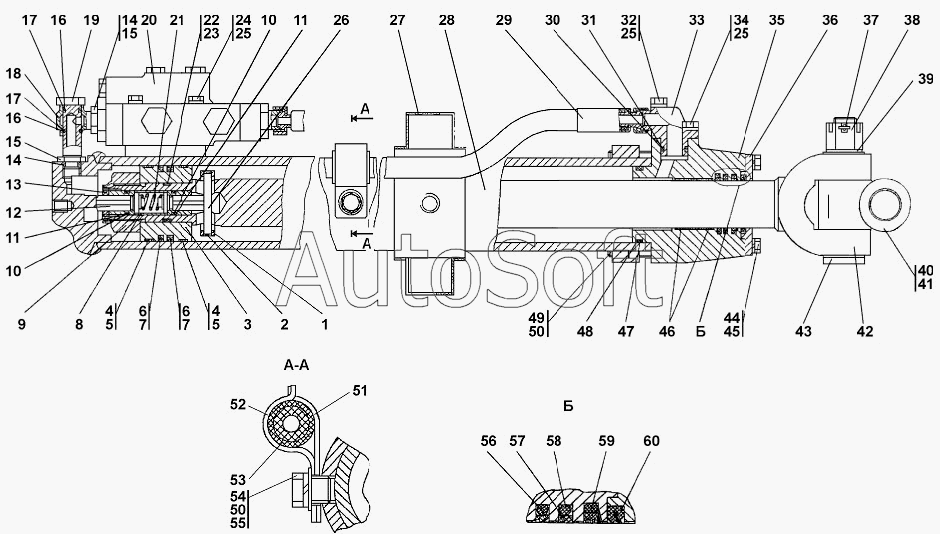

Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 1101-26-708СП Гидроцилиндр диам. 100
1101-26-708СП(SP)
1101-26-708-20СП(SP)
1
2
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
13
14
14
15
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
25
25
26
27
28
29
29
30
31
32
32
33
33
34
35
36
37
38
38
39
39
40
41
42
42
43
44
45
46
47
48
49
49
50
50
51
51
52
52
53
54
54
55
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-26-708-20СП(SP) | 1***) | Гидроцилиндр | |
| 1101-26-708СП(SP) | 1***) | Гидроцилиндр | |
| 1 | 1***4 | Втулка | |
| 2 | 5***1 | Кольцо | |
| 3 | 1***3 | Поршень | |
| 4 | 1***4 | Втулка опорная | |
| 5 | Е***0 | Кольцо опорно-направляющее поршневое Е21Т-100-12-3,0 | |
| 6 | 1***3 | Кольцо уплотнительное | |
| 7 | ***9 | Кольцо 080-090-58-2-51-1669 | |
| 8 | 1***3 | Проставка | |
| 9 | 1***5 | Гайка специальная | |
| 10 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 11 | 4***1 | Кольцо защитное | |
| 12 | 1***) | Клапан | |
| 13 | 1***2 | Заглушка | |
| 14 | 0***8 | Кольцо 024-028-25-2-51-1668 | |
| 15 | 1***6 | Гайка специальная | |
| 15 | 1***0 | Гайка специальная | |
| 16 | 2***3 | Кольцо защитное | |
| 17 | 0***8 | Кольцо 022-028-36-2-51-1668 | |
| 18 | 1***5 | Угольник поворотный | |
| 18 | 1***0 | Угольник поворотный | |
| 19 | 1***4 | Болт регулировочный | |
| 19 | 1***0 | Болт регулировочный | |
| 20 | 0***P | Устройство перепускное | |
| 20 | 0***) | Устройство перепускное | |
| 21 | 3***7 | Пружина | |
| 22 | 4***5 | Шайба защитная | |
| 23 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 24 | Б***0 | Болт М10-6gx70 | |
| 25 | Ш***Т | Шайба 10 ОТ | |
| 26 | 1***5 | Палец | |
| 27 | 1***8 | Заглушка | |
| 28 | 1***) | Корпус | |
| 29 | 0***) | Рукав высокого давления | |
| 29 | 0***) | Рукав высокого давления | |
| 30 | 2***0 | Кольцо защитное | |
| 31 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 32 | 2***5 | Болт М10-6gх65 | |
| 32 | 2***0 | Болт М10-6gх65 | |
| 33 | 0***7 | Угольник | |
| 33 | 0***0 | Угольник | |
| 34 | Б***0 | Болт М10-6gx30 | |
| 35 | 1***9 | Крышка | |
| 36 | 1***1 | Скребок | |
| 37 | Ш***1 | Шплинт 6,3x71 | |
| 38 | 3***1 | Гайка М30х2 | |
| 38 | 3***0 | Гайка М30х2 | |
| 39 | 3***1 | Шайба 30 | |
| 39 | 3***0 | Шайба 30 | |
| 40 | 1***8 | Шарнир | |
| 41 | 1***2 | Шарнир | |
| 42 | 1***4 | Шток | |
| 42 | 1***0 | Шток | |
| 43 | 1***) | Палец | |
| 44 | Б***5 | Болт М12x1,5-6gx35 | |
| 45 | Ш***Т | Шайба 12 ОТ | |
| 46 | Е***5 | Кольцо опорно-направляющее штоковое Е22Т-063-30-2,5 | |
| 47 | 1***0 | Кольцо защитное | |
| 48 | ***8 | Кольцо 094-100-36-2-51-1668 | |
| 49 | 2***1 | Болт 3M16x1,5-6gx70 | |
| 49 | 2***0 | Болт 3M16x1,5-6gx70 | |
| 50 | Ш***Т | Шайба 16 ОТ | |
| 51 | 2***1 | Планка | |
| 51 | 2***0 | Планка | |
| 52 | 2***0 | Скоба | |
| 52 | 2***0 | Скоба | |
| 53 | 4***5 | Втулка | |
| 54 | 2***5 | Болт М16х1,5-6х25.66.019 ГОСТ7796-70 | |
| 54 | 2***0 | Болт М16х1,5-6х25.66.029 ГОСТ 7796-70 | |
| 55 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 55 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 56 | Е***2 | Уплотнение штоковое Е01-063-12 | |
| 57 | 3***1 | Кольцо уплотнительное | |
| 58 | ***8 | Кольцо 070-080-58-2-51-1668 | |
| 59 | Е***2 | Грязесъемник Е50-А-063-12 | |
| 60 | 2***) | Грязесъемник 3-d |
