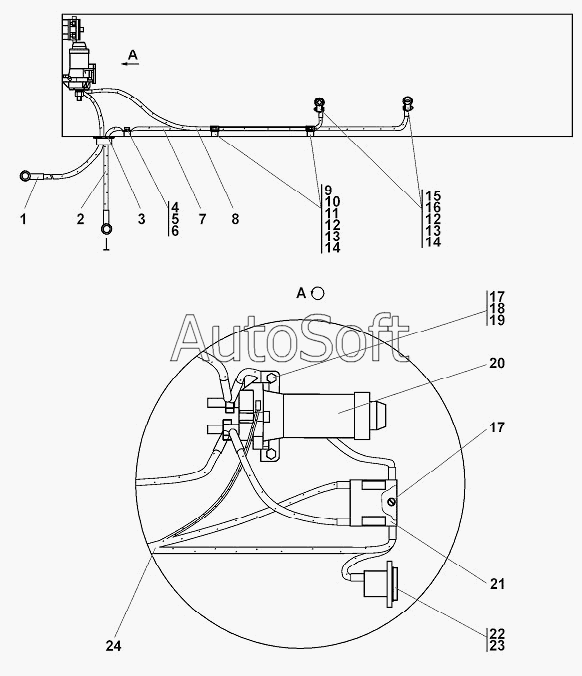

Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 1152-10-16СП Контейнер АКБ
13
13
24
24
23
22
21
20
20
20
19
19
18
17
17
16
15
14
14
1152-10-16СП(SP)
13
12
12
11
10
9
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1152-10-16СП(SP) | 1***) | Контейнер АКБ | |
| 1 | 3***) | Провод | |
| 2 | 1***) | Провод | |
| 3 | 7***1 | Кольцо | |
| 4 | Б***0 | Болт М12x1,25-6gx20 | |
| 5 | Ш***Т | Шайба 12 ОТ | |
| 6 | 3***0 | Шайба 12х0,5.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 12х0,5.08кп.0221 ГОСТ 11371-78 | |
| 7 | 1***) | Провод | |
| 8 | 1***) | Провод | |
| 9 | 4***8 | Хомутик | |
| 10 | 7***3 | Прокладка | |
| 11 | Б***6 | Болт М8-6gx16 | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 13 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 14 | Ш***8 | Шайба 8 | |
| 15 | Б***5 | Болт М8-6gx35 | |
| 16 | Г***8 | Гайка М8 | |
| 17 | Б***0 | Болт М6-6gx20 | |
| 18 | Ш***Т | Шайба 6Т | |
| 19 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 19 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 20 | 1***О | Выключатель 1402.3737 исп. О | |
| 20 | 1***Э | Выключатель 1406.3737 исп. Э | |
| 20 | 1***Т | Выключатель 1407.3737 исп. Т | |
| 21 | Б***6 | Блок предохранителей БПР-2М6 | |
| 22 | Г***а | Гайка | |
| 23 | П***0 | Розетка штепсельная ПС-500 | |
| 24 | 3***P | Жгут | |
| 24 | 3***) | Жгут |
