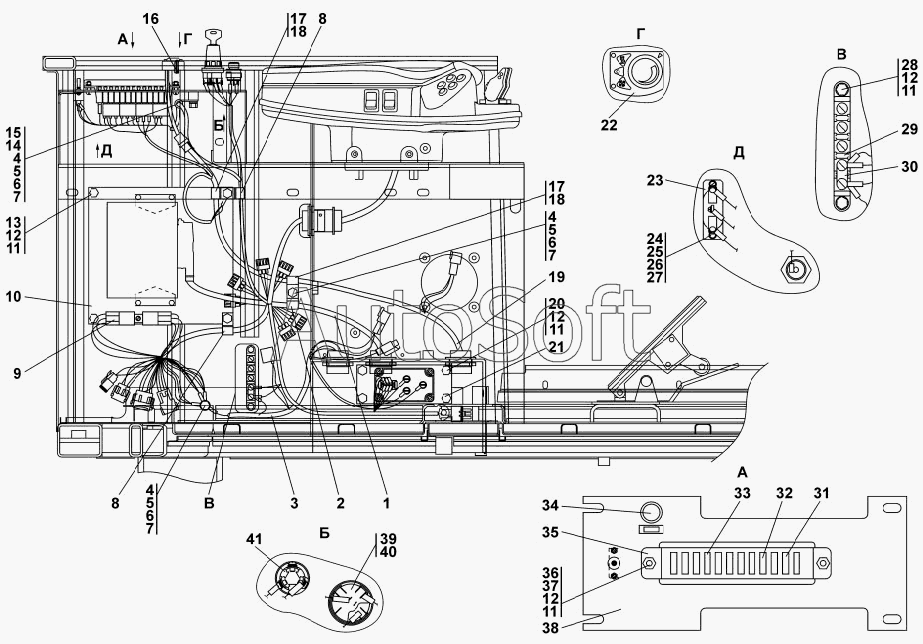

Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 1152-10-109СП Установка жгутов
31
21
22
23
23
23
24
25
26
27
27
28
29
30
30
21
32
33
34
35
36
37
38
38
39
39
39
40
41
9
1152-10-109-20СП(SP)
1
1
2
3
3
4
4
4
5
5
5
6
6
6
6
7
7
7
7
8
8
1152-10-109СП(SP)
10
10
11
11
11
11
11
12
12
12
12
13
14
15
16
17
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1152-10-109-20СП(SP) | 1***) | Установка жгутов на левой стенке в полу кабины | |
| 1152-10-109СП(SP) | 1***) | Установка жгутов на левой стенке в полу кабины | |
| 1 | 1***) | Жгут | |
| 1 | 1***) | Жгут | |
| 2 | 7***9 | Хомутик | |
| 3 | 1***) | Жгут | |
| 3 | 1***) | Жгут | |
| 4 | Б***6 | Болт М8-6gx16 | |
| 5 | Ш***Т | Шайба 8Т | |
| 6 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 6 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 3***5 | Шайба 8 | |
| 7 | 3***0 | Шайба 8 | |
| 8 | 7***8 | Хомутик | |
| 9 | 9***7 | Реле ТУ 37.003.1418-94 | |
| 10 | 1***) | Плата | |
| 10 | 1***) | Плата | |
| 11 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | Ш***Т | Шайба 6Т | |
| 13 | Б***6 | Болт М6-6gx16 | |
| 14 | 7***7 | Хомутик | |
| 15 | 7***3 | Прокладка | |
| 16 | Ш***5 | Шуруп 2-3x25 | |
| 17 | 7***6 | Прокладка | |
| 18 | 7***6 | Хомут | |
| 19 | 1***) | Жгут | |
| 20 | Б***6 | Болт М6-6gx16 | |
| 21 | 4***) | Панель | |
| 21 | 4***) | Панель | |
| 22 | М***р | Мини-регулятор | |
| 23 | П***5 | Переключатель ППН-45 ТУ 16-526.016-73 | |
| 23 | П***, | Переключатель ППН-45, | |
| 23 | П***Т | Переключатель ППН-45,Т | |
| 24 | В***6 | Винт ВМ4-6gx16 | |
| 25 | Г***4 | Гайка М4 | |
| 26 | Ш***4 | Шайба 4 | |
| 27 | 3***0 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 27 | 3***0 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 28 | Б***0 | Болт М6-6gx20 | |
| 29 | 1***0 | Панель соединительная 17.3723.000 | |
| 30 | 2***1 | Шинка | |
| 30 | 2***0 | Шинка | |
| 31 | 2***2 | Предохранитель 25А 356.3722 | |
| 32 | 2***2 | Предохранитель 20А 353.3722 | |
| 33 | 1***2 | Предохранитель 10А 352.3722 | |
| 34 | П***0 | Розетка штепсельная ПС-500 | |
| 35 | 4***9 | Блок предохранителей 41.372200-09 | |
| 36 | В***2 | Винт ВМ6-6gx22 | |
| 37 | Г***6 | Гайка М6 | |
| 38 | 1***P | Панель | |
| 38 | 1***) | Панель | |
| 39 | В***3 | Выключатель стартера и приборов ВК353 | |
| 39 | В***Т | Выключатель стартера и приборов ВК353-Т | |
| 39 | В***Э | Выключатель стартера и приборов ВК353-Э | |
| 40 | Г***0 | Гайка 157.000 | |
| 41 | Ф***0 | Выключатель кнопочный Ф5.3710.000 |
