Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 2501-59-1СП/-1-01СП Кабина
27
17
17
18
19
20
21
22
22
23
24
24
25
26
16
28
29
30
31
32
32
33
33
33
34
35
36
37
38
7
1
1
1
2
2
3
3
4
4
5
5
6
1
7
8
8
9
10
11
12
12
13
14
15

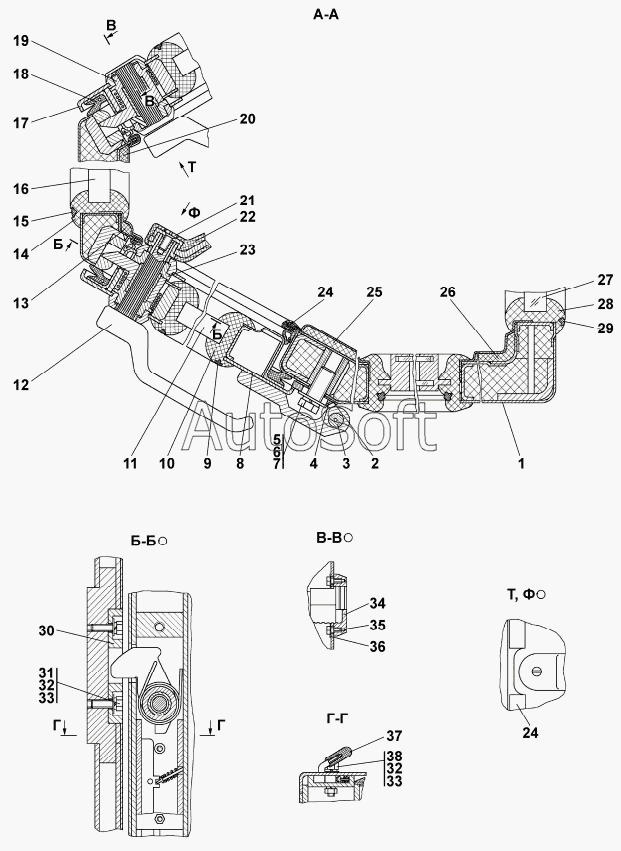

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***P | Каркас | |
| 1 | 2***) | Каркас | |
| 1 | 2***) | Каркас | |
| 1 | 2***) | Каркас | |
| 2 | 4***2 | Планка | |
| 2 | 4***0 | Планка | |
| 3 | 2***5 | Стержень | |
| 3 | 2***0 | Стержень | |
| 4 | 4***) | Створка | |
| 4 | 4***) | Створка | |
| 5 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 6 | Ш***Т | Шайба 16 ОТ | |
| 7 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 7 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 8 | 2***) | Дверь | |
| 8 | 2***) | Дверь | |
| 9 | 4***6 | Кант №23 | |
| 10 | 2***1 | Окантовка | |
| 11 | 2***) | Стеклопакет СПКТ ТУ21-0287200-005-91 | |
| 12 | 2***) | Ручка | |
| 12 | 2***) | Ручка | |
| 13 | 2***5 | Панель | |
| 14 | 2***3 | Окантовка | |
| 15 | 4***9 | Кант №23 | |
| 16 | 2***) | Стеклопакет СПКТ ТУ21-0287200-005-91 | |
| 17 | 2***) | Дверь | |
| 17 | 2***) | Дверь | |
| 18 | 4***0 | Уплотнитель двери | |
| 19 | А***5 | Замок правый А1.2501-59-25 | |
| 20 | 2***1 | Панель | |
| 21 | В***2 | Винт А1.2501-59-102 | |
| 22 | 2***) | Ручка | |
| 22 | 2***) | Ручка | |
| 23 | А***6 | Замок левый А1.2501-59-26 | |
| 24 | 2***8 | Уплотнитель 2107-6107018 | |
| 25 | 2***1 | Панель | |
| 26 | 2***1 | Панель | |
| 27 | 2***) | Стеклопакет СПКТ ТУ21-0287200-005-91 | |
| 28 | 2***3 | Окантовка | |
| 29 | 4***3 | Кант №23 | |
| 30 | А***3 | Планка А1.2501-59-103 | |
| 31 | Б***0 | Болт М8-6gx30 | |
| 32 | Ш***Т | Шайба 8Т | |
| 33 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 33 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 34 | М***2 | Накладка МЦ8-9.00.02 | |
| 35 | В***4 | Винт МЦ8-9.00.04 | |
| 36 | М***3 | Пластина пружинная МЦ8-9.00.03 | |
| 37 | 2***1 | Ручка | |
| 38 | Б***0 | Болт М8-6gx20 |
