Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 1106-01-4СП/-01СП Установка двигателя QSB 6,7-C «Cummins»
24
17
17
18
18
19
19
20
20
21
21
22
23
23
16
16
25
26
26
27
28
28
29
29
30
30
31
31
1106-01-4-01СП(SP)
9
1
2
2
3
3
3
4
4
5
5
6
6
7
8
8
1
1
1
10
10
11
11
12
12
13
13
14
14
15
15

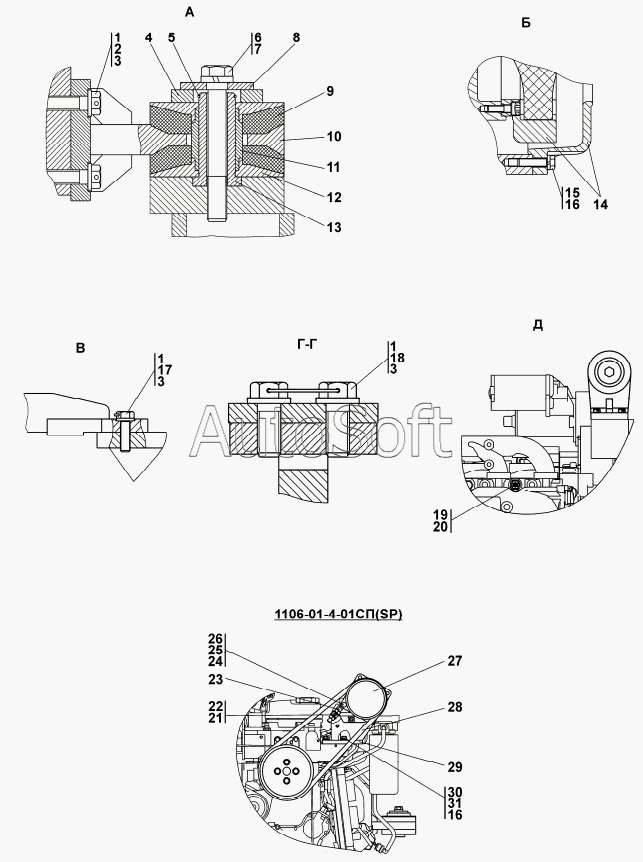

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1106-01-4-01СП(SP) | 1***) | Установка двигателя QSB 6,7-C Cummins | |
| 1 | 3***5 | Шайба | |
| 1 | 3***0 | Шайба | |
| 2 | 2***1 | Болт 3М12-6gx40 | |
| 2 | 2***0 | Болт 3М12-6gx40 | |
| 3 | П***С | Проволока 1,6-0-С | |
| 4 | 0***8 | Кольцо | |
| 4 | 0***0 | Кольцо | |
| 5 | 0***6 | Проставка | |
| 5 | 0***0 | Проставка | |
| 6 | 2***5 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 6 | 2***0 | Болт М16х1,5-6gх120 ГОСТ 7795-70 | |
| 7 | Ш***Т | Шайба 16.ОТ | |
| 8 | 0***К | Шайба специальная | |
| 8 | 0***К | Шайба специальная | |
| 9 | 4***9 | Амортизатор | |
| 10 | 1***P | Опора задняя | |
| 10 | 1***) | Опора задняя | |
| 11 | 0***9 | Втулка | |
| 11 | 0***0 | Втулка | |
| 12 | 0***8 | Прижим | |
| 12 | 0***0 | Прижим | |
| 13 | 0***1 | Палец | |
| 13 | 0***0 | Палец | |
| 14 | 1***) | Муфта упругая | |
| 14 | 1***) | Муфта упругая | |
| 15 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 15 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 16 | Ш***Т | Шайба 10.ОТ | |
| 17 | 2***3 | Болт 3М12x1,25-6gx45 | |
| 17 | 2***0 | Болт 3М12x1,25-6gx45 | |
| 18 | 2***9 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 18 | 2***0 | Болт 3М12-6gх30 ГОСТ 7796-70 | |
| 19 | 1***3 | Переходник | |
| 19 | 1***0 | Переходник | |
| 20 | Т***В | Датчик ТМ100-В | |
| 20 | Т***Т | Датчик указателя температуры ТМ100-ВТ | |
| 21 | 3***0 | Шайба 12x2 | |
| 21 | 3***0 | Шайба 12x2 | |
| 22 | Г***5 | Гайка М12x1,25 | |
| 23 | 2***) | Упор | |
| 23 | 2***) | Упор | |
| 24 | Ш***Т | Шайба 8Т | |
| 25 | Г***8 | Гайка М8 | |
| 26 | 2***1 | Ось | |
| 26 | 2***0 | Ось | |
| 27 | S***7 | Компрессор кондиционера SD5H14 мод.6627 | |
| 28 | А***I | Ремень А-1180.III | |
| 28 | А***0 | Ремень А-1180.III T.IV-1-130 | |
| 29 | 1***) | Кронштейн компрессора | |
| 29 | 1***) | Кронштейн компрессора | |
| 30 | 3***6 | Шайба | |
| 30 | 3***0 | Шайба | |
| 31 | 2***0 | Болт М10-6gx35 | |
| 31 | 2***0 | Болт М10-6gx35 |
