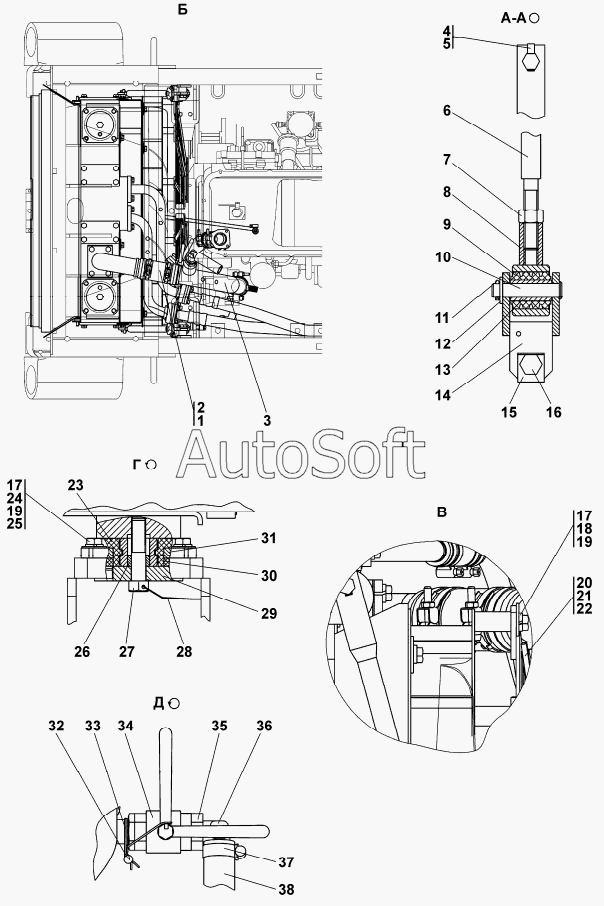

Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 1106-60-4СП/-01СП Система охлаждения
29
20
20
21
21
22
22
23
24
25
25
26
26
27
27
28
19
19
29
30
31
31
32
33
34
35
35
36
36
37
38
38
10
2
2
3
3
4
4
5
5
6
6
7
8
8
9
1
11
12
12
13
13
14
14
15
15
16
16
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***2 | Рукав | |
| 2 | 4***) | Хомут | |
| 2 | 4***) | Хомут | |
| 3 | 1***) | Трубопровод | |
| 3 | 1***) | Трубопровод | |
| 4 | 7***2 | Шайба стопорная | |
| 4 | 7***0 | Шайба стопорная | |
| 5 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 5 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 6 | 2***P | Стяжка | |
| 6 | 2***) | Стяжка | |
| 7 | Г***5 | Гайка М16x1,5 | |
| 8 | 2***) | Втулка | |
| 8 | 2***) | Втулка | |
| 9 | 4***3 | Втулка | |
| 10 | 4***0 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 11 | Ш***0 | Шплинт 4x40 | |
| 12 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 12 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 13 | 2***8 | Втулка | |
| 13 | 2***0 | Втулка | |
| 14 | 2***) | Вилка | |
| 14 | 2***) | Вилка | |
| 15 | 2***7 | Пластина | |
| 15 | 2***0 | Пластина | |
| 16 | 2***1 | Болт М16-6gх30 | |
| 16 | 2***0 | Болт M16-6gx30 | |
| 17 | 4***6 | Шайба | |
| 17 | 4***0 | Шайба | |
| 18 | Б***0 | Болт М12x1,25-6gx30 | |
| 19 | Ш***Т | Шайба 12 ОТ | |
| 20 | 1***) | Ограждение | |
| 20 | 1***) | Ограждение | |
| 21 | 1***) | Ограждение | |
| 21 | 1***) | Ограждение | |
| 22 | 1***) | Ограждение | |
| 22 | 1***) | Ограждение | |
| 23 | 2***) | Амортизатор | |
| 24 | Б***5 | Болт М12x1,25-6gx35 | |
| 25 | 3***0 | Шайба 12x2 | |
| 25 | 3***0 | Шайба 12x2 | |
| 26 | 2***0 | Втулка | |
| 26 | 2***0 | Втулка | |
| 27 | 2***1 | Болт 3M16x1,5-6gx70 | |
| 27 | 2***0 | Болт 3M16x1,5-6gx70 | |
| 28 | П***С | Проволока 1,6-0-С | |
| 29 | 2***7 | Шайба | |
| 29 | 2***0 | Шайба | |
| 30 | 2***6 | Амортизатор | |
| 31 | 2***1 | Пластина | |
| 31 | 2***0 | Пластина | |
| 32 | 2***4 | Пломба свинцовая | |
| 33 | П***С | Проволока 0.8-0-С | |
| 34 | 0***3 | Кран шаровой 0.63/20 ЦИУР494 647 003 | |
| 35 | 2***1 | Контргайка | |
| 35 | 2***0 | Контргайка | |
| 36 | 2***2 | Угольник концевой | |
| 36 | 2***0 | Угольник концевой | |
| 37 | D***2 | Шланговый хомут DIN3017-AS30-45/ 12C7-W2 | |
| 38 | 4***3 | Рукав | |
| 38 | 4***0 | Рукав |
