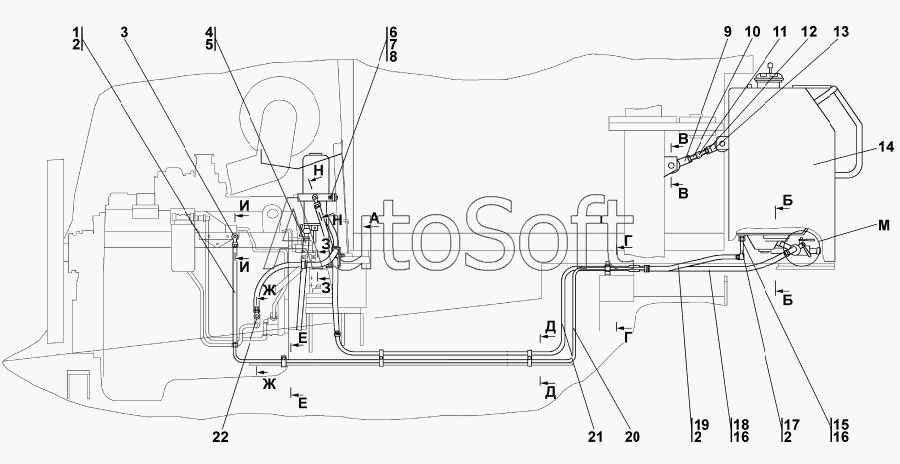

Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 1146-25-2-01СП Установка бака
18
13
13
14
14
15
15
16
16
17
17
12
18
19
19
20
20
21
21
22
22
7
1
1
2
2
2
3
3
4
4
5
6
1146-25-2-01СП(SP)
8
8
9
9
10
11
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1146-25-2-01СП(SP) | 1***) | Установка бака | |
| 1 | 3***) | Рукав | |
| 1 | 3***) | Рукав | |
| 2 | ***8 | Кольцо 008-010-14-2-51-1668 | |
| 3 | 1***) | Переходник | |
| 3 | 1***) | Переходник | |
| 4 | 4***8 | Рукав | |
| 4 | 4***0 | Рукав | |
| 5 | D***2 | Шланговый хомут DIN3017-АL12-22/ 9C7-W2 | |
| 6 | Б***5 | Болт М8-6gx45 | |
| 7 | Ш***Т | Шайба 8Т | |
| 8 | 3***0 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | 3***) | Втулка | |
| 9 | 3***) | Втулка | |
| 10 | Г***5 | Гайка М16x1,5 | |
| 11 | 2***7 | Стержень | |
| 11 | 2***0 | Стержень | |
| 12 | 3***5 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 12 | 3***0 | Гайка М16х1,5LН-6Н.8.029 ГОСТ 5915-70 | |
| 13 | 3***) | Втулка | |
| 13 | 3***) | Втулка | |
| 14 | 0***) | Бак | |
| 14 | 0***) | Бак | |
| 15 | 0***9 | Переходник | |
| 15 | 0***0 | Переходник | |
| 16 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 17 | 3***) | Угольник | |
| 17 | 3***) | Угольник | |
| 18 | 4***P | Рукав | |
| 18 | 4***) | Рукав | |
| 19 | 3***) | Рукав | |
| 19 | 3***) | Рукав | |
| 20 | 1***) | Трубопровод | |
| 20 | 1***) | Трубопровод | |
| 21 | 1***) | Трубопровод | |
| 21 | 1***) | Трубопровод | |
| 22 | 1***) | Переходник | |
| 22 | 1***) | Переходник |
