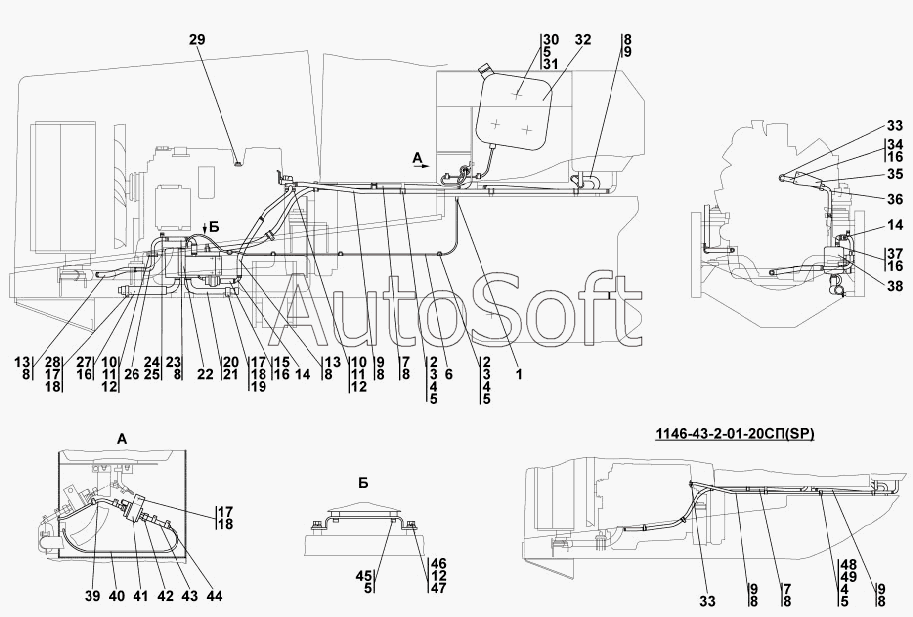

Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 1146-43-2-01СП Установка системы подогрева
37
25
26
27
28
29
30
31
32
33
33
33
34
35
36
24
38
39
40
41
42
43
44
45
46
47
48
49
11
11
1146-43-2-01-20СП(SP)
1
2
2
3
3
4
4
4
5
5
5
5
5
6
7
7
7
8
8
8
8
8
8
8
8
8
9
9
9
9
9
10
10
1146-43-2-01СП(SP)
12
12
12
13
13
14
14
15
16
16
16
16
17
17
17
18
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1146-43-2-01-20СП(SP) | 1***) | Установка системы подогрева | |
| 1146-43-2-01СП(SP) | 1***) | Установка системы подогрева | |
| 1 | 4***9 | Рукав | |
| 2 | 7***6 | Прокладка | |
| 3 | 7***0 | Хомутик | |
| 4 | Б***6 | Болт М8-6gx16 | |
| 5 | Ш***Т | Шайба 8Т | |
| 6 | Т***5 | Трубка пластиковая 4x1.25 | |
| 7 | 4***8 | Рукав | |
| 7 | 4***0 | Рукав | |
| 8 | 4***6 | Шланговый хомут DIN3017-АS20-32/12C7-W2 | |
| 9 | 4***5 | Рукав | |
| 9 | 4***0 | Рукав | |
| 10 | 2***9 | Прижим | |
| 11 | Б***0 | Болт M12x1,25-6gx40 | |
| 12 | Ш***Т | Шайба 12 ОТ | |
| 13 | 4***3 | Рукав | |
| 14 | 1***) | Трубопровод | |
| 15 | Р***в | Рукав | |
| 16 | Ф***0 | Хомут стяжной Ф30 | |
| 17 | Б***6 | Болт М6 | |
| 18 | Ш***5 | Шайба d=6.5 | |
| 19 | Х***к | Хомутик | |
| 20 | Т***я | Труба выхлопная | |
| 21 | Ф***5 | Хомут стяжной Ф35 | |
| 22 | 1***) | Кронштейн | |
| 23 | 4***7 | Рукав | |
| 24 | 4***3 | Прокладка | |
| 25 | 7***7 | Пробка | |
| 26 | 1***) | Трубопровод | |
| 27 | П***а | Патрубок забора воздуха | |
| 28 | 7***7 | Хомутик | |
| 29 | 3***0 | Пробка КГ1/2 | |
| 30 | Б***0 | Болт М8-6gx70 | |
| 31 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 32 | Б***й | Бак топливный | |
| 33 | 1***0 | Переходник | |
| 33 | 1***2 | Переходник | |
| 34 | Ф***9 | Рукав угловой Ф20x29 | |
| 35 | 1***) | Кронштейн | |
| 36 | 1***) | Трубопровод | |
| 37 | 2***0 | Рукав диам. 20x29 l=80 | |
| 38 | H***2 | "Жидкостный отопитель ""HYDRONIC M12""" | |
| 39 | 3***0 | Рукав диам.3.5x9.5 l=50 | |
| 40 | Т***6 | Трубка пластиковая 4x6 | |
| 41 | Д***а | Держатель насоса | |
| 42 | т***й | Насос топливный | |
| 43 | 5***0 | Рукав диам. 5x11 l=60 | |
| 44 | д***0 | Хомут стяжной диам. 10 | |
| 45 | Б***0 | Болт М8-6gx20 | |
| 46 | Б***5 | Болт M12x1,25-6gx25 | |
| 47 | 3***0 | Шайба 12x2 | |
| 48 | 7***3 | Прокладка | |
| 49 | 4***0 | Хомутик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
