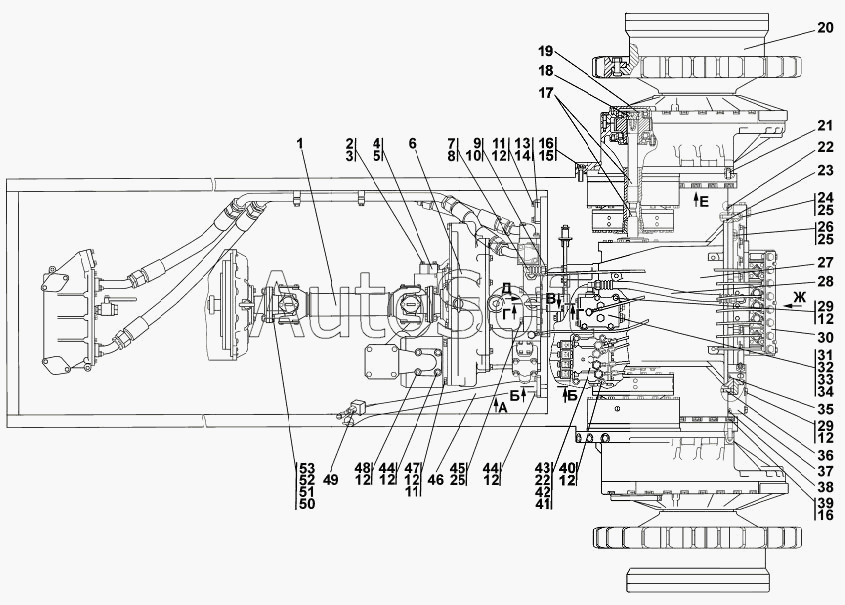

Каталог запасных частей к технике: Промтрактор Т-11.02К (2008). 1101-16-2-03СП Установка трансмиссии
1101-16-2-03СП(SP)
1101-16-2-03-20СП -20SP
1
1
2
2
3
4
5
6
6
7
7
8
9
9
10
11
11
12
12
12
12
12
12
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
22
22
23
24
24
25
25
25
26
26
27
27
28
28
29
29
29
30
30
31
31
32
33
34
35
36
37
37
38
39
39
40
41
41
42
43
44
44
45
45
46
46
47
47
48
48
49
49
50
50
51
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1101-16-2-03-20СП -20SP | 1***P | Установка трансмиссии | |
| 1101-16-2-03СП(SP) | 1***) | Установка трансмиссии | |
| 1 | 1***1 | Вал карданный | |
| 1 | 1***0 | Вал карданный | |
| 2 | 2***0 | Болт М8-6gх55 | |
| 2 | 2***0 | Болт М8-6gх55 | |
| 3 | Ш***Т | Шайба 8Т | |
| 4 | 1***) | Фланец | |
| 5 | 0***8 | Кольцо 020-025-30-2-51-1668 | |
| 6 | 1***P | Гидротрансформатор с редуктором привода насосов | |
| 6 | 1***) | Гидротрансформатор с редуктором привода насосов | |
| 7 | 4***P | Рукав | |
| 7 | 4***) | Рукав | |
| 8 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 9 | 5***8 | Штуцер ввертной | |
| 9 | 5***0 | Штуцер ввертной | |
| 10 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 11 | Б***5 | Болт М12-6gx35 | |
| 12 | Ш***Т | Шайба 12 ОТ | |
| 13 | 0***5 | Крышка | |
| 13 | 0***0 | Крышка | |
| 14 | 4***2 | Прокладка | |
| 14 | 4***0 | Прокладка | |
| 15 | 2***1 | Болт M16-6gx50 | |
| 15 | 2***0 | Болт M16-6gx50 | |
| 16 | Ш***Т | Шайба 16 ОТ | |
| 17 | 1***) | Торсион | |
| 18 | 5***5 | Кольцо С52 | |
| 19 | 0***8 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 20 | 1***) | Передача бортовая, фрикцион и тормоз | |
| 20 | 1***) | Передача бортовая, фрикцион и тормоз | |
| 21 | 3***0 | Штифт | |
| 22 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 23 | 4***2 | Кольцо | |
| 24 | 2***2 | Болт М14х1,5-6gх65 | |
| 24 | 2***0 | Болт М14х1,5-6gх65 | |
| 25 | Ш***Т | Шайба 14 ОТ | |
| 26 | 2***1 | Болт М14х1,5-6gх45 | |
| 26 | 2***0 | Болт М14х1,5-6gх45 | |
| 27 | 0***) | Блок трансмиссии | |
| 27 | 0***) | Блок трансмиссии | |
| 28 | 4***) | Рукав высокого давления | |
| 28 | 4***) | Рукав высокого давления | |
| 29 | 2***1 | Болт М12-6gx85 | |
| 29 | 2***0 | Болт М12-6gx85 | |
| 30 | 1***) | Система диагностики | |
| 30 | 1***) | Система диагностики | |
| 31 | 0***) | Клапан | |
| 31 | 0***) | Клапан | |
| 32 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 33 | 0***8 | Кольцо 034-040-36-2-51-1668 | |
| 34 | 0***8 | Кольцо 069-075-36-2-51-1668 | |
| 35 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 36 | 3***2 | Штифт | |
| 37 | 1***) | Фильтр | |
| 37 | 1***) | Фильтр | |
| 38 | 1***8 | Кольцо 115-125-58-2-51-1668 | |
| 39 | 2***8 | Болт М16-6gх60 | |
| 39 | 2***0 | Болт М16-6gx60 | |
| 40 | Б***0 | Болт М12-6gx70 | |
| 41 | 3***P | Блок управления | |
| 41 | 3***) | Блок управления | |
| 42 | 0***8 | Кольцо 022-026-25-2-51-1668 | |
| 43 | 0***1 | Кольцо 030-035-30-2-ИРП1314-1 | |
| 44 | Б***0 | Болт М12-6gx30 | |
| 45 | 2***3 | Болт М14х1,5-6gх80 | |
| 45 | 2***0 | Болт М14х1,5-6gх80 | |
| 46 | 0***) | Горловина | |
| 46 | 0***) | Горловина | |
| 47 | 3***0 | Шайба 12x2 | |
| 47 | 3***0 | Шайба 12x2 | |
| 48 | 2***9 | Болт 3М12-6gх65 | |
| 48 | 2***0 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 49 | 4***) | Сапун | |
| 49 | 4***) | Сапун | |
| 50 | 1***3 | Болт специальный | |
| 50 | 1***1 | Болт специальный | |
| 51 | 4***4 | Гайка М16х1,5 | |
| 52 | 1***0 | Гайка самоконтрящаяся М16x1,5(8) | |
| 53 | 3***1 | Шайба | |
| 53 | 3***0 | Шайба |
