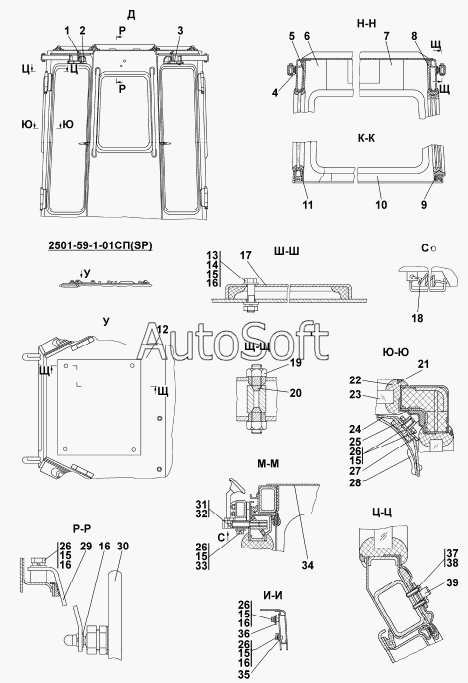

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 2501-59-1СП/-1-01СП Кабина
31
21
22
23
24
25
25
26
26
26
26
26
27
27
28
29
29
30
20
32
33
33
34
35
35
36
36
37
38
39
2501-59-1-01СП(SP)
12
2
2
3
3
4
4
5
6
7
8
9
10
11
1
12
13
14
15
15
15
15
15
15
16
16
16
16
16
16
16
18
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-59-1-01СП(SP) | 2***) | Кабина | |
| 1 | Т***2 | Ручка | |
| 2 | 2***) | Направляющая | |
| 2 | 2***) | Направляющая | |
| 3 | 2***P | Направляющая | |
| 3 | 2***) | Направляющая | |
| 4 | 2***) | Кронштейн | |
| 4 | 2***) | Кронштейн | |
| 5 | 2***2 | Лист | |
| 6 | 2***6 | Панель | |
| 7 | 2***8 | Панель | |
| 8 | 2***7 | Лист | |
| 9 | 2***6 | Лист | |
| 10 | 2***7 | Лист | |
| 11 | 2***1 | Лист | |
| 12 | 2***P | Каркас | |
| 12 | 2***) | Каркас | |
| 13 | Б***5 | Болт М8-6gx35 | |
| 14 | Г***8 | Гайка М8 | |
| 15 | Ш***Т | Шайба 8Т | |
| 16 | 2***) | Крышка | |
| 16 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 18 | 3***1 | Пружина | |
| 18 | 3***0 | Пружина | |
| 19 | 3***0 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 19 | 3***0 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 20 | 2***5 | Винт | |
| 20 | 2***0 | Винт | |
| 21 | 4***2 | Кант №23 | |
| 22 | 2***2 | Окантовка | |
| 23 | 2***) | Стеклопакет СПТК ТУ21-0287200-05-91 | |
| 24 | 5***0 | Хомут крепления термоса 54-00-630 | |
| 25 | 4***П | Гнездо | |
| 25 | 4***П | Гнездо | |
| 26 | Б***0 | Болт М8-6gx20 | |
| 27 | 2***0 | Кронштейн | |
| 27 | 2***0 | Кронштейн | |
| 28 | 4***5 | Опора | |
| 29 | 2***7 | Кронштейн | |
| 29 | 2***0 | Кронштейн | |
| 30 | 5***0 | Зеркало 53205-8201110 | |
| 31 | Б***0 | Болт М10-6gx60 | |
| 32 | Ш***Т | Шайба 10 ОТ | |
| 33 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 33 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 34 | 2***3 | Лист | |
| 35 | 2***) | Кронштейн | |
| 35 | 2***) | Кронштейн | |
| 36 | 2***1 | Плата | |
| 36 | 2***0 | Плата | |
| 37 | В***6 | Винт ВМ4-6gx16 | |
| 38 | Ш***4 | Шайба 4 | |
| 39 | 2***8 | Крючок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
