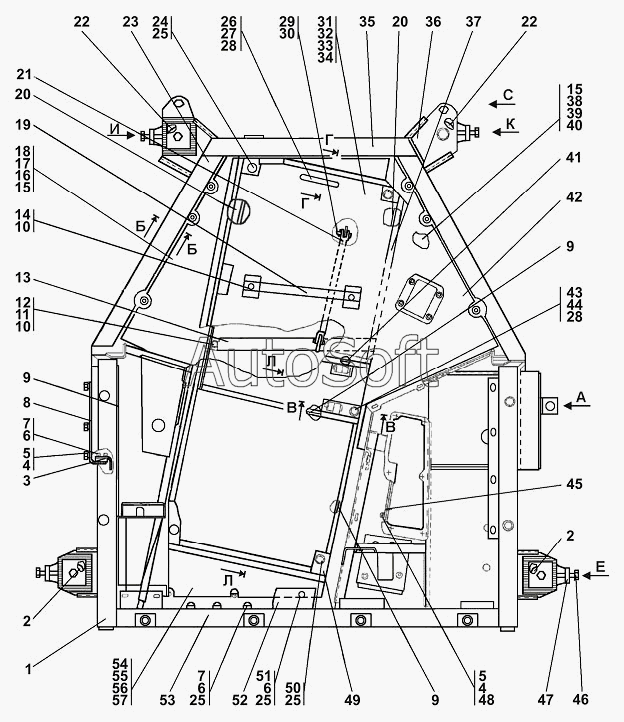

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 0901-24-1-05СП Пол
38
45
44
44
43
43
42
42
41
41
40
39
45
38
37
37
36
36
35
35
34
33
32
52
57
56
56
55
55
54
54
53
53
52
32
51
50
49
49
48
48
47
47
46
46
8
17
16
15
15
14
13
13
12
11
10
10
9
9
9
8
17
7
7
6
6
6
5
5
4
4
3
3
2
2
1
1
0901-24-1-05-20СП(SP)
24
31
31
30
29
29
28
28
27
26
26
25
25
25
25
0901-24-1-05СП(SP)
23
23
22
22
21
21
20
20
20
19
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0901-24-1-05-20СП(SP) | 0***) | Пол | |
| 0901-24-1-05СП(SP) | 0***) | Пол | |
| 1 | 3***8 | Уплотнение | |
| 1 | 3***0 | Уплотнение | |
| 2 | V***8 | Гидравлическая опора (задняя) VL036 18 706 60NR11 Art 49039038 | |
| 3 | 3***5 | Кронштейн | |
| 3 | 3***0 | Кронштейн | |
| 4 | Ш***Т | Шайба 6Т | |
| 5 | Б***6 | Болт М6-6gx16 | |
| 6 | Ш***Т | Шайба 8Т | |
| 7 | В***8 | Винт ВМ8-6gx18 | |
| 8 | 3***5 | Кожух | |
| 8 | 3***0 | Кожух | |
| 9 | 4***5 | Уплотнитель | |
| 10 | Ш***0 | Шайба 10 | |
| 11 | Ш***Т | Шайба 10 ОТ | |
| 12 | Б***0 | Болт М10-6gx20 | |
| 13 | 0***) | Балка | |
| 13 | 0***) | Балка | |
| 14 | Б***0 | Болт М10-6gx30 | |
| 15 | 3***6 | Коврик | |
| 16 | 3***0 | Коврик | |
| 17 | 3***5 | Коврик | |
| 17 | 3***0 | Коврик | |
| 18 | 3***4 | Коврик | |
| 19 | 4***) | Опора | |
| 19 | 4***) | Опора | |
| 20 | 3***3 | Уплотнение | |
| 20 | 3***0 | Уплотнение | |
| 21 | Т***) | Тяга | |
| 21 | Т***) | Тяга | |
| 22 | V***7 | Гидравлическая опора | |
| 23 | 3***0 | Уплотнение | |
| 23 | 3***0 | Уплотнение | |
| 24 | Б***0 | Болт М8-6gx30 | |
| 25 | Ш***8 | Шайба 8 | |
| 26 | 3***3 | Ручка | |
| 26 | 3***0 | Ручка | |
| 27 | Г***8 | Гайка М8 | |
| 28 | Ш***8 | Шайба 8 | |
| 29 | 4***9 | Ось | |
| 29 | 4***0 | Ось | |
| 30 | Ш***4 | Шплинт 3,2x14 | |
| 31 | 3***4 | Коврик | |
| 31 | 3***0 | Коврик | |
| 32 | 3***5 | Коврик | |
| 32 | 3***0 | Коврик | |
| 33 | 3***4 | Коврик | |
| 34 | 3***5 | Коврик | |
| 35 | 3***7 | Уплотнение | |
| 35 | 3***0 | Уплотнение | |
| 36 | 0***) | Каркас | |
| 36 | 0***) | Каркас | |
| 37 | 3***P | Крышка | |
| 37 | 3***) | Крышка | |
| 38 | 3***1 | Коврик | |
| 38 | 3***0 | Коврик | |
| 39 | 3***4 | Коврик | |
| 40 | 3***1 | Коврик | |
| 41 | 3***9 | Уплотнение | |
| 41 | 3***0 | Уплотнение | |
| 42 | 3***0 | Коврик | |
| 42 | 3***0 | Коврик | |
| 43 | 3***P | Балка | |
| 43 | 3***) | Балка | |
| 44 | 2***0 | Болт М8-6gх55 | |
| 44 | 2***0 | Болт М8-6gх55 | |
| 45 | 0***) | Крышка | |
| 45 | 0***) | Крышка | |
| 46 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 46 | 2***0 | Болт М10-6gх40 ГОСТ 7796-70 | |
| 47 | 0***) | Проставка | |
| 47 | 0***) | Проставка | |
| 48 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 48 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 49 | 0***) | Крышка | |
| 49 | 0***) | Крышка | |
| 50 | Б***0 | Болт М8-6gx70 | |
| 51 | Б***0 | Болт М8-6gx20 | |
| 52 | 3***4 | Кожух | |
| 52 | 3***0 | Кожух | |
| 53 | 3***9 | Уплотнение | |
| 53 | 3***0 | Уплотнение | |
| 54 | 3***1 | Коврик | |
| 54 | 3***0 | Коврик | |
| 55 | 3***1 | Коврик | |
| 55 | 3***0 | Коврик | |
| 56 | 3***7 | Коврик | |
| 56 | 3***0 | Коврик | |
| 57 | 3***8 | Коврик |
