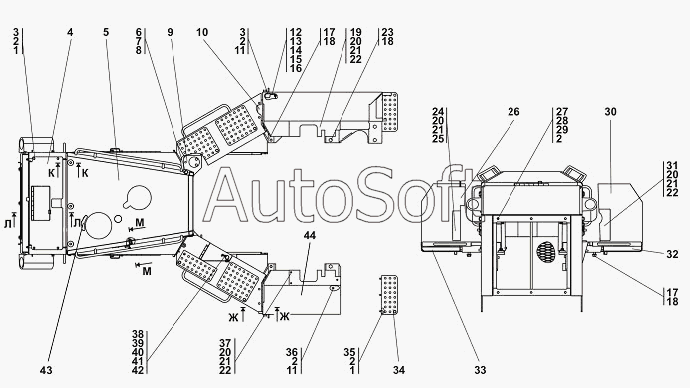

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 1102-55-3-04СП Облицовка
1
1
1
2
2
2
2
2
3
3
4
4
5
5
6
6
7
8
8
9
9
10
10
11
11
11
12
13
14
15
16
16
17
17
17
18
18
18
18
19
19
20
20
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
25
26
26
28
27
29
30
30
31
31
32
32
33
33
34
34
35
35
36
37
37
38
39
40
40
41
41
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 1 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 2 | Ш***Т | Шайба 12 ОТ | |
| 3 | Б***5 | Болт М12x1,25-6gx25 | |
| 4 | 0***) | Крышка | |
| 4 | 0***) | Крышка | |
| 5 | 1***P | Капот | |
| 5 | 1***) | Капот | |
| 6 | 2***5 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 6 | 2***0 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 7 | Ш***Т | Шайба 20 ОТ | |
| 8 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 8 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 9 | 0***P | Кронштейн | |
| 9 | 0***) | Кронштейн | |
| 10 | 0***4 | Уголок | |
| 10 | 0***0 | Уголок | |
| 11 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 12 | 2***4 | Кронштейн | |
| 13 | Б***6 | Болт М6-6gx16 | |
| 14 | Г***6 | Гайка М6 | |
| 15 | Ш***Т | Шайба 6Т | |
| 16 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 16 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 17 | 2***9 | Болт М24х2-6gх55.109.40Х 019 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт 24x2-6gx55 | |
| 18 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 18 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 19 | 0***) | Крышка | |
| 19 | 0***) | Крышка | |
| 20 | Б***0 | Болт М8-6gx20 | |
| 21 | Ш***Т | Шайба 8Т | |
| 22 | 3***0 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 22 | 3***0 | Шайба 8 ГОСТ 6958-78 | |
| 23 | 2***0 | Болт М24х2-6gх90.109.40Х.019 ГОСТ 7796-70 | |
| 23 | 2***0 | Болт М24х2-6gх90.109.40Х. 029 ГОСТ 7796-70 | |
| 24 | 0***1 | Крышка | |
| 24 | 0***0 | Крышка | |
| 25 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 25 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 26 | 0***) | Контейнер | |
| 26 | 0***) | Контейнер | |
| 27 | 3***0 | Шайба | |
| 28 | 3***1 | Шайба | |
| 29 | Б***5 | Болт М12x1,25-6gx65 | |
| 30 | 0***) | Контейнер | |
| 30 | 0***) | Контейнер | |
| 31 | 0***7 | Крышка | |
| 31 | 0***0 | Крышка | |
| 32 | 0***P | Крыло | |
| 32 | 0***) | Крыло | |
| 33 | 0***) | Крыло | |
| 33 | 0***) | Крыло | |
| 34 | 0***) | Ступенька | |
| 34 | 0***) | Ступенька | |
| 35 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 35 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 36 | Б***0 | Болт М12x1,25-6gx20 | |
| 37 | 0***P | Крышка | |
| 37 | 0***) | Крышка | |
| 38 | 2***) | Ручка | |
| 39 | 2***5 | Стержень | |
| 40 | 4***1 | Кольцо | |
| 40 | 4***0 | Кольцо | |
| 41 | 7***3 | Пружина | |
| 41 | 7***0 | Пружина | |
| 42 | Ш***5 | Шплинт 4x25 | |
| 43 | 1***) | Изоляция теплошумовая | |
| 44 | 0***P | Контейнер | |
| 44 | 0***) | Контейнер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
