Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 1102-60-4СП Система охлаждения
25
18
18
19
19
20
20
21
22
23
23
24
25
17
26
26
27
27
28
28
29
29
30
31
31
9
1
2
2
3
4
5
6
7
7
8
8
1
9
10
11
11
12
13
14
15
15
16
16
17

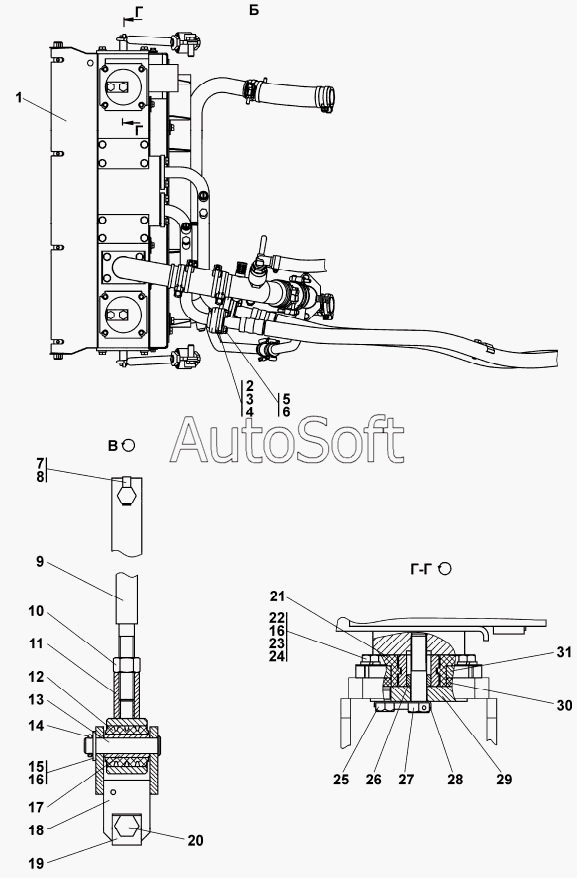

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | Щиток | |
| 1 | 1***0 | Щиток | |
| 2 | 2***3 | Фланец | |
| 2 | 2***0 | Фланец | |
| 3 | 4***8 | Кольцо защитное | |
| 4 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 5 | Б***0 | Болт М12x1,25-6gx40 | |
| 6 | Ш***Т | Шайба 12 ОТ | |
| 7 | 7***2 | Шайба стопорная | |
| 7 | 7***0 | Шайба стопорная | |
| 8 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 8 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 9 | 2***P | Стяжка | |
| 9 | 2***) | Стяжка | |
| 10 | Г***5 | Гайка М16x1,5 | |
| 11 | 2***) | Втулка | |
| 11 | 2***) | Втулка | |
| 12 | 4***3 | Втулка | |
| 13 | 4***0 | Ось 66-19х75.40Х.2. 28...35Ц9хр ГОСТ 9650-80 | |
| 14 | Ш***0 | Шплинт 4x40 | |
| 15 | 3***0 | Шайба 16 ГОСТ 11371-78 | |
| 15 | 3***0 | Шайба 16.0Т.10.0221 ГОСТ 11371-78 | |
| 16 | Ш***6 | Шайба 16 | |
| 17 | 2***8 | Втулка | |
| 17 | 2***0 | Втулка | |
| 18 | 2***) | Вилка | |
| 18 | 2***) | Вилка | |
| 19 | 2***7 | Пластина | |
| 19 | 2***0 | Пластина | |
| 20 | 2***1 | Болт М16-6gх30 | |
| 20 | 2***0 | Болт M16-6gx30 | |
| 21 | 2***) | Амортизатор | |
| 22 | Б***5 | Болт М12x1,25-6gx35 | |
| 23 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 23 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 24 | Ш***2 | Шайба 12x2 | |
| 25 | 2***5 | Болт | |
| 25 | 2***0 | Болт | |
| 26 | 2***0 | Втулка | |
| 26 | 2***0 | Втулка | |
| 27 | 2***1 | Болт 3M16x1,5-6gx70 | |
| 27 | 2***0 | Болт 3M16x1,5-6gx70 | |
| 28 | 2***5 | Пластина | |
| 28 | 2***0 | Пластина | |
| 29 | 2***7 | Шайба | |
| 29 | 2***0 | Шайба | |
| 30 | 2***6 | Амортизатор | |
| 31 | 2***1 | Пластина | |
| 31 | 2***0 | Пластина |
