Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 0902-25-1-01СП Установка бака
24
17
17
18
19
20
21
21
22
23
23
16
16
16
25
26
26
27
27
28

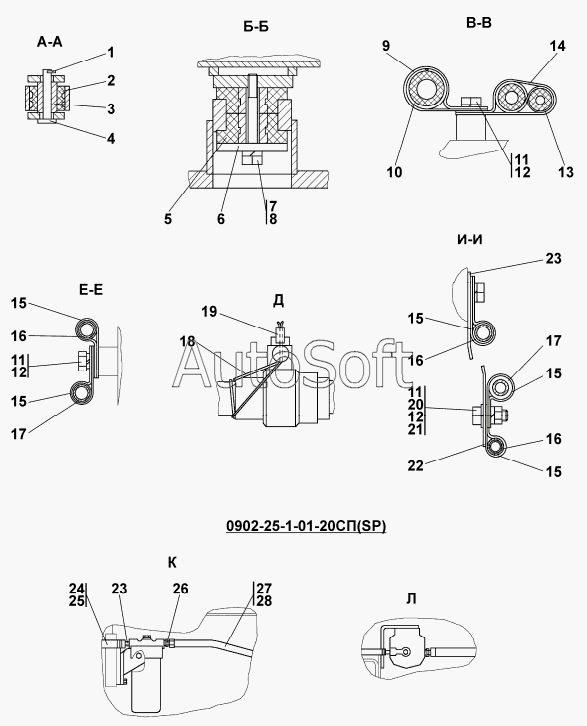

0902-25-1-01-20СП(SP)
8
2
3
3
4
4
5
6
7
1
9
10
11
11
11
12
12
12
13
14
15
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0902-25-1-01-20СП(SP) | 0***) | Установка бака | |
| 1 | Ш***0 | Шплинт 4x40 | |
| 2 | 4***0 | Втулка | |
| 3 | 2***1 | Втулка | |
| 3 | 2***0 | Втулка | |
| 4 | 4***0 | Ось | |
| 4 | 4***0 | Ось | |
| 5 | 2***) | Амортизатор | |
| 6 | 1***6 | Накладка | |
| 7 | Б***5 | Болт М16x1,5-6gx105 | |
| 8 | Ш***Т | Шайба 16.ОТ | |
| 9 | 7***8 | Хомутик | |
| 10 | 7***3 | Прокладка | |
| 11 | Б***6 | Болт М8-6gx16 | |
| 12 | Ш***Т | Шайба 8Т | |
| 13 | 7***1 | Прокладка | |
| 14 | 7***7 | Хомутик | |
| 15 | 7***6 | Хомут | |
| 16 | 7***6 | Прокладка | |
| 17 | 7***5 | Прокладка | |
| 18 | П***С | Проволока 0.8-0-С | |
| 19 | 2***4 | Пломба свинцовая | |
| 20 | Г***8 | Гайка М8 | |
| 21 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 21 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 22 | 2***1 | Пластина | |
| 23 | 1***0 | Наконечник | |
| 24 | 4***0 | Рукав | |
| 25 | D***2 | Шланговый хомут DIN3017-АS20-32/ 12C7-W2 | |
| 26 | 4***0 | Втулка | |
| 26 | 4***0 | Втулка | |
| 27 | 4***P | Рукав диам.12 | |
| 27 | 4***) | Рукав | |
| 28 | 0***8 | Кольцо 012-016-25-2-51-1668 |
