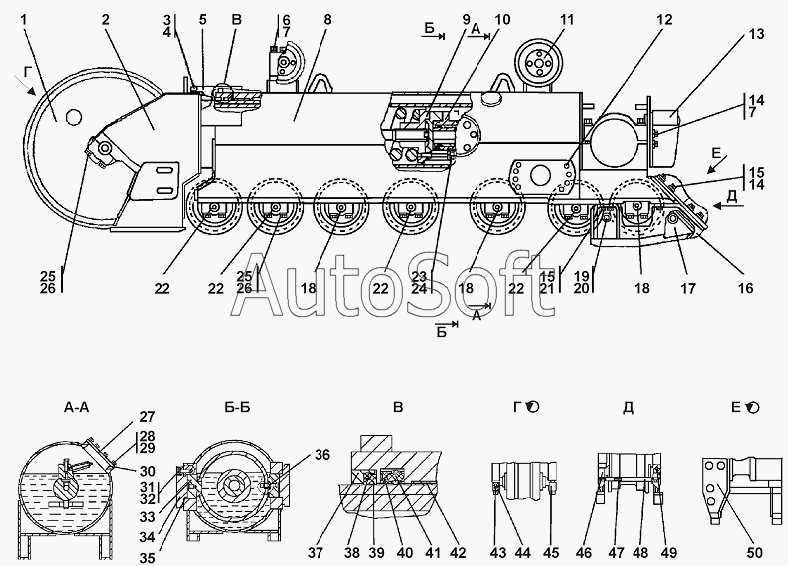

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 1112-21-2-01СП/-3-01СП Тележка
26
33
32
32
31
31
30
30
29
28
27
26
26
34
25
25
25
24
23
23
22
22
22
22
22
21
20
20
19
44
50
50
50
50
49
48
47
47
46
45
45
19
44
43
42
41
40
39
38
37
36
35
5
10
10
9
9
8
8
8
8
7
7
6
6
10
5
4
4
3
2
2
1
1
1112-21-3-01-20СП(SP)
1112-21-3-01СП(SP)
1112-21-2-01-20СП(SP)
15
18
18
18
17
17
17
17
16
16
16
16
15
1112-21-2-01СП(SP)
14
14
14
13
13
13
13
12
11
11
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1112-21-2-01-20СП(SP) | 1***) | Тележка | |
| 1112-21-2-01СП(SP) | 1***) | Тележка | |
| 1112-21-3-01-20СП(SP) | 1***) | Тележка | |
| 1112-21-3-01СП(SP) | 1***) | Тележка | |
| 1 | 1***) | Колесо натяжное | |
| 1 | 1***) | Колесо натяжное | |
| 2 | 1***) | Рама тележки передняя | |
| 2 | 1***) | Рама тележки передняя | |
| 3 | Б***0 | Болт М12-6gx20 | |
| 4 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 4 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 5 | 1***0 | Кожух | |
| 5 | 1***0 | Кожух | |
| 6 | 2***2 | Болт | |
| 6 | 2***0 | Болт | |
| 7 | Ш***Т | Шайба 16 ОТ | |
| 8 | 1***P | Рама тележки | |
| 8 | 1***) | Рама тележки | |
| 8 | 1***P | Рама тележки | |
| 8 | 1***) | Рама тележки | |
| 9 | 1***) | Механизм сдавания | |
| 9 | 1***) | Механизм сдавания | |
| 10 | 1***P | Механизм натяжения | |
| 10 | 1***) | Механизм натяжения | |
| 10 | 1***) | Механизм натяжения | |
| 10 | 1***) | Механизм натяжения | |
| 11 | 1***) | Каток поддерживающий | |
| 11 | 1***) | Каток поддерживающий | |
| 12 | 4***1 | Пробка | |
| 13 | 1***P | Отбойник | |
| 13 | 1***) | Отбойник | |
| 13 | 1***) | Отбойник | |
| 13 | 1***) | Отбойник | |
| 14 | 2***1 | Болт М16-6gх30 | |
| 14 | 2***0 | Болт M16-6gx30 | |
| 15 | 7***9 | Шайба ГОСТ 11371-78 | |
| 15 | 7***0 | Шайба ГОСТ 11371-78 | |
| 16 | 1***) | Щиток | |
| 16 | 1***) | Щиток | |
| 16 | 1***) | Щиток | |
| 16 | 1***) | Щиток | |
| 17 | 1***P | Щиток | |
| 17 | 1***) | Щиток | |
| 17 | 1***P | Щиток | |
| 17 | 1***) | Щиток | |
| 18 | 1***P | Каток опорный | |
| 18 | 1***) | Каток опорный | |
| 19 | 3***0 | Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70 | |
| 19 | 3***0 | Гайка М20х1,5 | |
| 20 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 20 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 21 | Б***5 | Болт М16-6gx45 | |
| 22 | 1***) | Каток опорный | |
| 22 | 1***) | Каток опорный | |
| 23 | 2***0 | Болт M20x1,5-6gx120 | |
| 23 | 2***0 | Болт M20x1,5-6gx120 | |
| 24 | Ш***Т | Шайба 20 ОТ | |
| 25 | 3***7 | Шайба | |
| 25 | 3***0 | Шайба | |
| 26 | 2***2 | Болт M20-6gx85 | |
| 26 | 2***0 | Болт M20-6gx85 | |
| 27 | 0***1 | Крышка | |
| 28 | Б***6 | Болт М8-6gx16 | |
| 29 | Ш***Т | Шайба 8Т | |
| 30 | 4***7 | Прокладка | |
| 30 | 4***0 | Прокладка | |
| 31 | 2***5 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 31 | 2***0 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 32 | 3***1 | Шайба | |
| 32 | 3***0 | Шайба | |
| 33 | 1***1 | Вкладыш | |
| 34 | 1***5 | Крышка | |
| 35 | 0***8 | Кольцо | |
| 36 | 1***7 | Стопор | |
| 37 | 1***4 | Каркас | |
| 38 | 4***6 | Кольцо упругое | |
| 39 | 1***2 | Манжета | |
| 40 | 1***3 | Манжета | |
| 41 | 4***7 | Кольцо упругое | |
| 42 | 1***9 | Втулка | |
| 43 | 3***0 | Штифт | |
| 44 | 1***1 | Крышка | |
| 44 | 1***0 | Крышка | |
| 45 | 1***0 | Крышка | |
| 45 | 1***0 | Крышка | |
| 46 | 1***9 | Крышка | |
| 47 | 1***0 | Стяжка | |
| 47 | 1***0 | Стяжка | |
| 48 | 1***5 | Труба | |
| 49 | 3***1 | Штифт | |
| 50 | 1***P | Отбойник | |
| 50 | 1***) | Отбойник | |
| 50 | 1***) | Отбойник | |
| 50 | 1***) | Отбойник |
