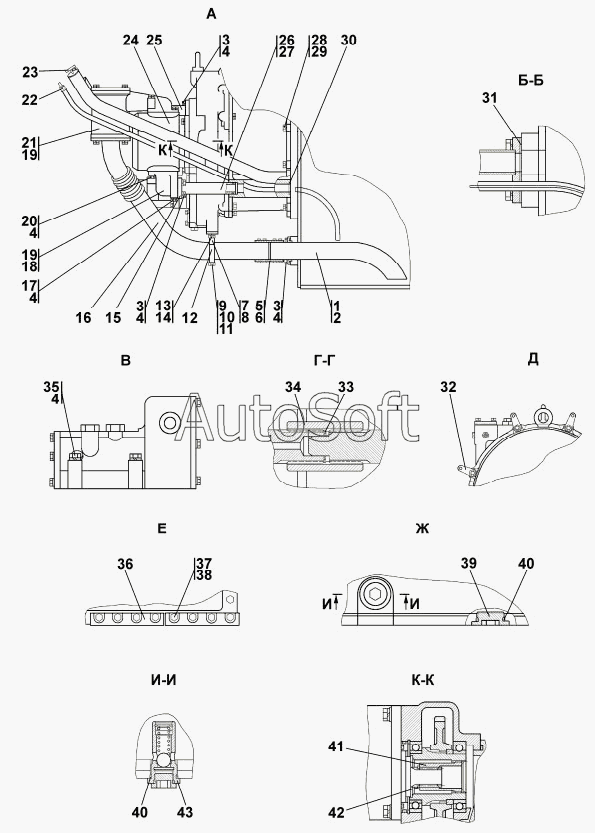

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 1101-16-2-03СП Установка трансмиссии
1
1
2
3
3
3
4
4
4
4
4
4
5
6
7
7
8
9
9
10
11
11
12
12
13
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
23
23
24
24
25
25
26
26
27
28
28
29
30
31
31
32
32
33
34
35
35
36
36
37
37
38
39
39
40
40
41
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***) | Трубопровод | |
| 1 | 1***) | Трубопровод | |
| 2 | 0***1 | Кольцо 075-081-36-2-ИРП1314-1 | |
| 3 | Б***5 | Болт М12-6gx25 | |
| 4 | Ш***Т | Шайба 12 ОТ | |
| 5 | 4***2 | Рукав | |
| 6 | 1***2 | Хомут 1070-У-02 | |
| 7 | 1***3 | Бугель | |
| 7 | 1***0 | Бугель | |
| 8 | 4***0 | Пластина 2Н-I ТМКЩ-С2-3 | |
| 9 | 2***0 | Болт М8-6gх55 | |
| 9 | 2***0 | Болт М8-6gх55 | |
| 10 | Ш***Т | Шайба 8Т | |
| 11 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 11 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 12 | 1***) | Опора | |
| 12 | 1***) | Опора | |
| 13 | Б***0 | Болт М10-6gx20 | |
| 14 | Ш***Т | Шайба 10 ОТ | |
| 15 | 2***3 | Фланец | |
| 15 | 2***0 | Фланец | |
| 16 | 1***5 | Труба | |
| 16 | 1***0 | Труба | |
| 17 | 2***1 | Болт 3М 12-6х110 ГОСТ 7796-70 | |
| 17 | 2***0 | Болт M12-6gx110 | |
| 18 | 1***2 | Фланец | |
| 18 | 1***0 | Фланец | |
| 19 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | Б***0 | Болт М12-6gx30 | |
| 21 | 1***) | Заборник | |
| 21 | 1***) | Заборник | |
| 22 | 0***) | Линейка | |
| 23 | 2***) | Пробка | |
| 23 | 2***) | Пробка | |
| 24 | Н***Т | Насос НШ 100А-3Т | |
| 24 | Н***3 | Насос ОСТ 23.1.92-88 | |
| 25 | 1***) | Кожух | |
| 25 | 1***) | Кожух | |
| 26 | 1***) | Труба | |
| 26 | 1***) | Труба | |
| 27 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | 2***0 | Болт 3М14х1,5-6gx35 | |
| 28 | 2***0 | Болт 3М14х1,5-6gх35 | |
| 29 | Ш***Т | Шайба 14 ОТ | |
| 30 | 0***8 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | 4***0 | Прокладка | |
| 31 | 4***0 | Прокладка | |
| 32 | 4***8 | Планка | |
| 32 | 4***0 | Планка | |
| 33 | 5***5 | Кольцо С40 | |
| 34 | 1***1 | Муфта | |
| 35 | 2***9 | Болт 3М12-6gх65 | |
| 35 | 2***0 | Болт 3М12-6gх65.109.40Х 029 ГОСТ 7796-70 | |
| 36 | 1***2 | Планка | |
| 36 | 1***0 | Планка | |
| 37 | 2***8 | Болт М16-6gх60 | |
| 37 | 2***0 | Болт М16-6gx60 | |
| 38 | Ш***Т | Шайба 16 ОТ | |
| 39 | 3***9 | Пробка | |
| 39 | 3***0 | Пробка | |
| 40 | 0***3 | Кольцо 040-045-30-2-3 | |
| 41 | 2***3 | Муфта | |
| 42 | 5***7 | Кольцо С34 ГОСТ 13940-86 | |
| 43 | 1***) | Клапан | |
| 43 | 1***) | Клапан |
