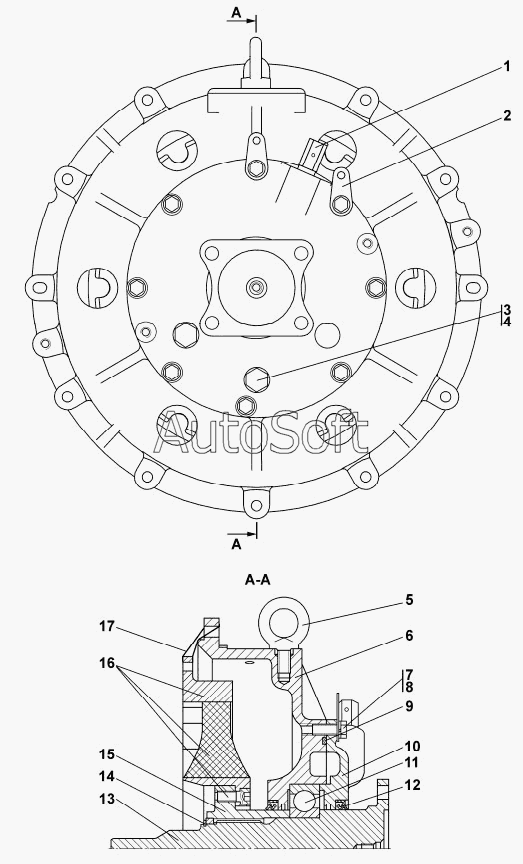

Каталог запасных частей к технике: Промтрактор Т-11.02Я (2008). 1102-20-1СП Муфта упругая
7
17
16
15
14
13
13
12
11
10
10
9
8
1102-20-1СП(SP)
7
6
6
5
5
4
3
3
2
1
1
1102-20-1-20СП(SP)
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1102-20-1-20СП(SP) | 1***) | Муфта упругая | |
| 1102-20-1СП(SP) | 1***) | Муфта упругая | |
| 1 | 4***) | Сапун | |
| 1 | 4***) | Сапун | |
| 2 | 2***0 | Планка | |
| 3 | 3***1 | Пробка | |
| 3 | 3***0 | Пробка | |
| 4 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 5 | 2***0 | Рым-болт М16.05 ГОСТ 4751-73 | |
| 5 | 2***0 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 6 | 2***1 | Корпус | |
| 6 | 2***0 | Корпус | |
| 7 | Б***5 | Болт М12-6gx35 | |
| 7 | Б***5 | Болт М12-6gx35 | |
| 8 | Ш***Т | Шайба 12 ОТ | |
| 9 | 2***3 | Кольцо ГОСТ 18829-73 | |
| 10 | 2***5 | Крышка | |
| 10 | 2***0 | Крышка | |
| 11 | 1***5 | Подшипник 180315 | |
| 12 | 9***2 | Манжета 95-120-12 | |
| 13 | 1***3 | Вал | |
| 13 | 1***1 | Вал | |
| 14 | 5***9 | Кольцо С60 | |
| 15 | 1***) | Ступица | |
| 16 | C***0 | Муфта упругая «Centra» CM-1600-S-475-65240 | |
| 17 | П***С | Проволока 1,6-О-С |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
