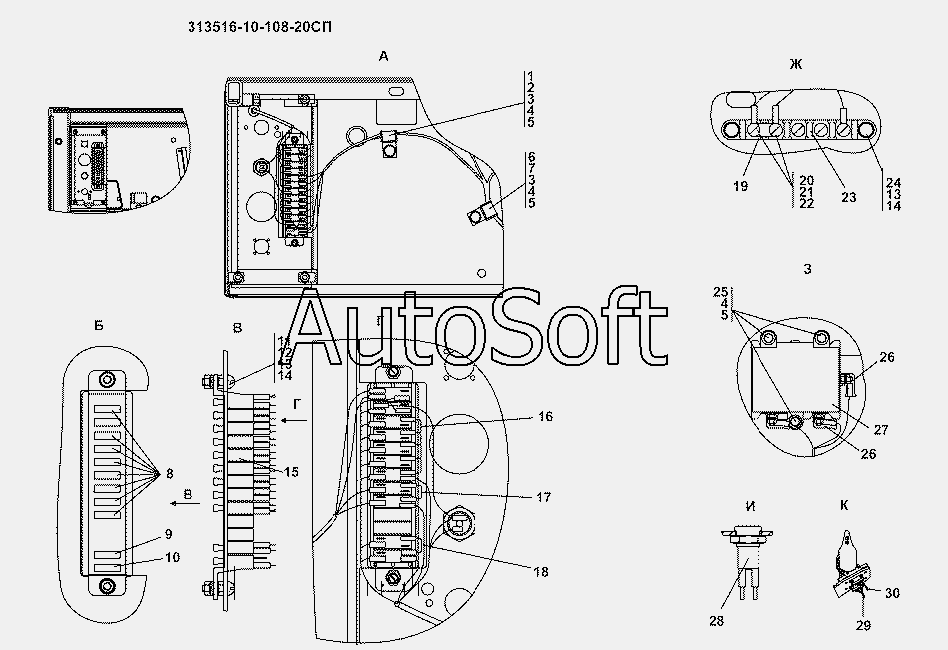

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313516-10-108СП Блок выключателей
24
17
18
18
19
20
21
22
22
23
16
25
26
26
27
28
29
29
30
30
9
2
3
3
4
4
4
5
5
5
5
6
7
8
1
10
11
12
13
13
14
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***4 | Прокладка | |
| 2 | 7***6 | Хомут | |
| 3 | Б***6 | Болт М8-6gx16 | |
| 4 | Ш***Т | Шайба 8Т | |
| 5 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 5 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 6 | 7***3 | Прокладка | |
| 7 | 7***7 | Хомутик | |
| 8 | 4***0 | Предохранитель 10А 352.3722 | |
| 9 | 4***0 | Предохранитель 20А 354.3722 | |
| 10 | 4***0 | Предохранитель 30А 356.3722 | |
| 11 | В***2 | Винт В.М6-6gx22 | |
| 12 | Г***6 | Гайка М6 | |
| 13 | Ш***Т | Шайба 6Т | |
| 14 | 3***0 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 14 | 3***0 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 15 | 4***4 | Блок предохранителей 41.3722.00-09 | |
| 16 | 3***) | Провод | |
| 16 | 3***) | Провод | |
| 17 | 3***) | Провод | |
| 18 | 1***) | Провод | |
| 18 | 1***) | Провод | |
| 19 | 2***1 | Шинка | |
| 20 | В***6 | Винт В.М5-6gx16 | |
| 21 | Ш***5 | Шайба 5 | |
| 22 | 3***0 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 22 | 3***0 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 23 | 1***0 | Панель соединительная 17.3723.000 | |
| 24 | Б***0 | Болт М6-6gx20 | |
| 25 | Б***5 | Болт М8-6gx35 | |
| 26 | 7***7 | Наконечник | |
| 27 | П***У | Преобразователь напряжения ПН24/12.3 | |
| 28 | П***0 | Розетка штепсельная ПС-500 | |
| 29 | 3***P | Жгут | |
| 29 | 3***) | Жгут | |
| 30 | 3***) | Жгут | |
| 30 | 3***) | Жгут |
