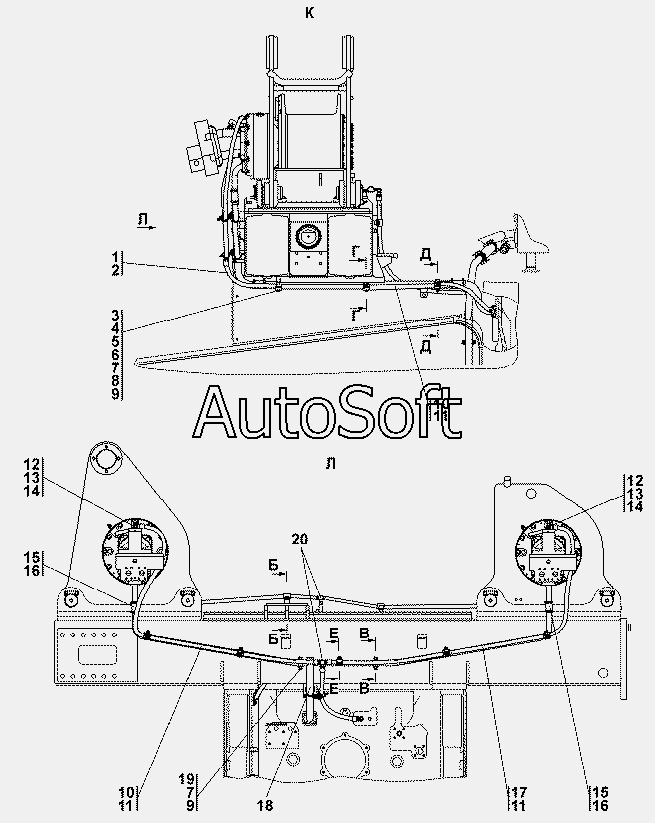

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313512-90-1СП Установка лебедок
11
11
11
20
19
18
18
17
17
16
16
15
15
14
14
13
13
13
12
12
12
1
10
10
10
9
9
8
7
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***1 | Рукав | |
| 2 | D***2 | Шланговый хомут DIN3017-AS50-70/ 12C7-W2 | |
| 3 | 2***1 | Планка | |
| 4 | 2***6 | Скоба | |
| 4 | 2***0 | Скоба | |
| 5 | 2***7 | Планка | |
| 5 | 2***0 | Планка | |
| 6 | 4***5 | Втулка | |
| 7 | Б***5 | Болт М12x1,25-6gx25 | |
| 8 | Б***0 | Болт М12x1,25-6gx30 | |
| 9 | Ш***Т | Шайба 12.ОТ | |
| 10 | 4***P | Рукав | |
| 10 | 4***) | Рукав | |
| 11 | 0***8 | Кольцо 012-016-25-2-51-1668 | |
| 12 | 5***7 | Угольник ввертной | |
| 12 | 5***0 | Угольник ввертной | |
| 13 | Н***2 | Контргайка | |
| 13 | Н***1 | Контргайка | |
| 14 | 0***8 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 15 | 4***4 | Рукав | |
| 16 | D***2 | Шланговый хомут DIN3017-AS20-32/ 12C7-W2 | |
| 17 | 4***P | Рукав | |
| 17 | 4***) | Рукав | |
| 18 | 3***P | Трубопровод | |
| 18 | 3***) | Трубопровод | |
| 19 | 2***2 | Фланец | |
| 20 | 4***) | Тройник |
