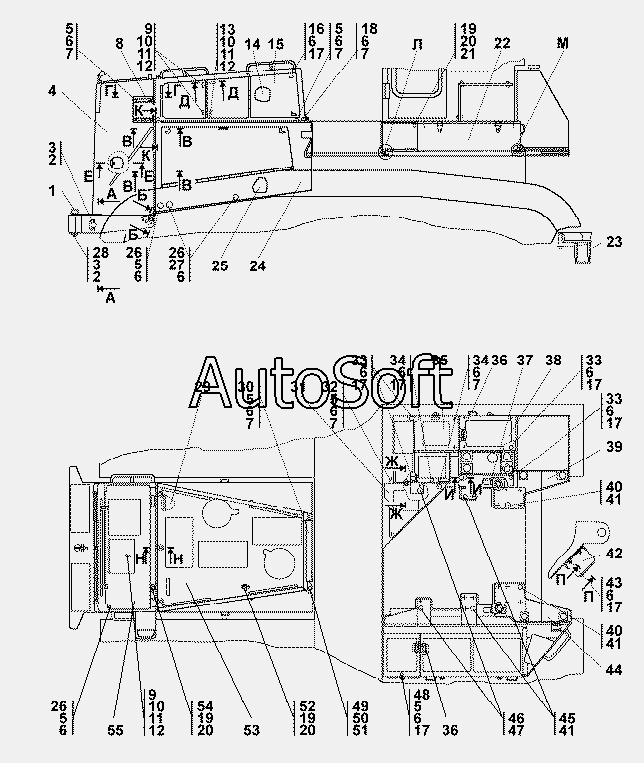

Каталог запасных частей к технике: Промтрактор ТГ-511 (2008). 313516-55-1СП Облицовка
37
43
42
42
41
41
41
41
40
40
40
39
39
38
38
37
43
36
36
35
35
34
34
34
33
33
33
33
32
32
31
31
49
55
55
54
54
53
53
52
52
51
51
50
30
49
48
48
47
47
46
46
45
45
44
44
7
7
7
7
7
7
15
15
14
14
13
12
12
12
11
11
11
11
10
10
10
9
9
8
8
16
7
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
5
5
5
5
5
5
5
4
4
3
3
3
2
2
1
1
23
30
29
28
28
27
26
26
26
26
25
25
24
24
23
22
22
21
21
20
20
20
19
19
19
18
18
17
17
17
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 313516-55-1-20СП(SP) | 3***) | Облицовка | |
| 313516-55-1СП(SP) | 3***) | Облицовка | |
| 1 | 4***P | Палец | |
| 1 | 4***) | Палец | |
| 2 | Ш***Т | Шайба 16 ОТ | |
| 3 | 2***0 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 3 | 2***0 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 4 | 3***P | Корпус | |
| 4 | 3***) | Корпус | |
| 5 | Б***5 | Болт М12x1,25-6gx25 | |
| 6 | Ш***Т | Шайба 12 ОТ | |
| 7 | 3***0 | Шайба 12.01.10.019 ГОСТ 6958-78 | |
| 7 | 3***0 | Шайба 12.01.10.0221 ГОСТ 6958-78 | |
| 8 | 3***P | Кожух | |
| 8 | 3***) | Кожух | |
| 9 | 2***) | Ручка | |
| 10 | 2***5 | Стержень | |
| 11 | 7***3 | Пружина | |
| 11 | 7***0 | Пружина | |
| 12 | Ш***5 | Шплинт 4x25 | |
| 13 | 2***) | Ручка | |
| 14 | 3***) | Боковина | |
| 14 | 3***) | Боковина | |
| 15 | 3***P | Боковина | |
| 15 | 3***) | Боковина | |
| 16 | Б***5 | Болт М12x1,25-6gx55 | |
| 17 | 3***0 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 17 | 3***0 | Шайба 12х2 ГОСТ 11371-78 | |
| 18 | 2***9 | Болт М12х1,25-6gх65 ГОСТ 7795-70 | |
| 18 | 2***0 | Болт М12х1,25-6gх65 ГОСТ 795-70 | |
| 19 | Б***0 | Болт М8-6gx20 | |
| 20 | Ш***Т | Шайба 8Т | |
| 21 | 3***0 | Шайба 8 ГОСТ 11371-78 | |
| 21 | 3***0 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 22 | 3***P | Контейнер | |
| 22 | 3***) | Контейнер | |
| 23 | 3***P | Ступенька | |
| 23 | 3***) | Ступенька | |
| 24 | 3***P | Боковина | |
| 24 | 3***) | Боковина | |
| 25 | 3***) | Боковина | |
| 25 | 3***) | Боковина | |
| 26 | 3***1 | Шайба | |
| 26 | 3***0 | Шайба | |
| 27 | Б***5 | Болт М12x1,25-6gx35 | |
| 28 | 2***9 | Планка | |
| 28 | 2***0 | Планка | |
| 29 | 3***) | Изоляция теплошумовая | |
| 30 | 3***P | Кожух | |
| 30 | 3***) | Кожух | |
| 31 | 3***P | Щиток | |
| 31 | 3***) | Щиток | |
| 32 | 3***2 | Уголок | |
| 32 | 3***0 | Уголок | |
| 33 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7795-70 | |
| 33 | 2***0 | Болт М12х1,25-6gх20 ГОСТ 7796-70 | |
| 34 | 2***1 | Болт М12х1,25-6gх45 | |
| 34 | 2***0 | Болт М12х1,25-6gх45 | |
| 35 | 3***P | Контейнер | |
| 35 | 3***) | Контейнер | |
| 36 | 2***5 | Ограничитель | |
| 37 | 3***P | Кожух | |
| 37 | 3***) | Кожух | |
| 38 | 3***P | Ящик | |
| 38 | 3***) | Ящик | |
| 39 | 3***P | Крыло | |
| 39 | 3***) | Крыло | |
| 40 | 2***5 | Болт М24x2-6gx120 | |
| 40 | 2***0 | Болт М24x2-6gx120 | |
| 41 | 3***0 | Шайба 24 ГОСТ 11371-78 | |
| 41 | 3***0 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 42 | 3***P | Ступенька | |
| 42 | 3***) | Ступенька | |
| 43 | 2***2 | Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 43 | 2***0 | Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70 | |
| 44 | 3***P | Крыло | |
| 44 | 3***) | Крыло | |
| 45 | 2***5 | Болт М24x2-6gx100 | |
| 45 | 2***0 | Болт М24x2-6gx100 | |
| 46 | 2***5 | Болт М30х2-6gх 100 | |
| 46 | 2***0 | Болт М30х2-6gх100 | |
| 47 | 3***1 | Шайба 30 | |
| 47 | 3***0 | Шайба 30 | |
| 48 | 3***P | Крышка | |
| 48 | 3***) | Крышка | |
| 49 | 2***4 | Болт M20-6gx50 | |
| 49 | 2***0 | Болт M20-6gx50 | |
| 50 | Г***0 | Шайба 20 ОТ | |
| 51 | 3***0 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 51 | 3***0 | Шайба 20х4 ГОСТ 11371-78 | |
| 52 | А***0 | Хомут | |
| 52 | А***0 | Хомут | |
| 53 | 3***P | Корпус | |
| 53 | 3***) | Корпус | |
| 54 | 4***) | Хомут | |
| 54 | 4***) | Хомут | |
| 55 | 3***P | Крышка | |
| 55 | 3***) | Крышка |
